Răspunsul scurt: alegeți tubul PEEK umplut cu fibră de carbon atunci când rigiditatea adăugată și stabilitatea dimensională justifică compromisurile sale

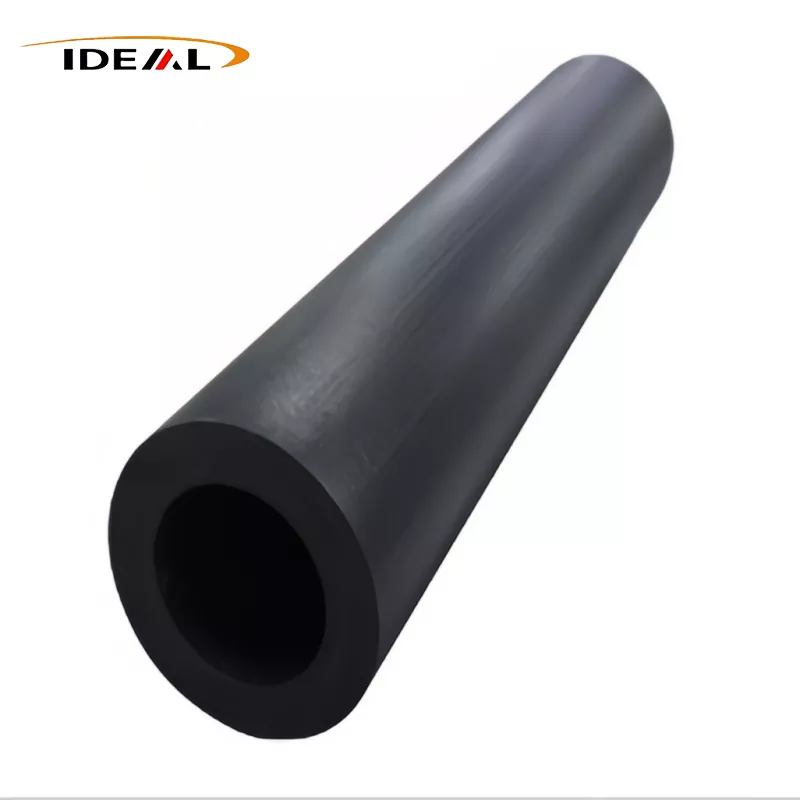

Țevile PEEK sunt forme goale semifabricate utilizate ca furnizare sau prelucrate în piese precum bucșe, manșoane, garnituri, componente ale supapelor și corpuri izolante. Fibra de carbon este adăugată atunci când PEEK neumplut nu oferă suficientă rigiditate, control dimensional sau rezistență la deformare sub sarcină mecanică și termică.
Acest lucru nu face din materialul umplut cu carbon alegerea premium automată. Poate fi mai puțin îngăduitor decât PEEK virgin, mai dur cu sculele de tăiere și diferit din punct de vedere electric. Decizia corectă depinde de direcția încărcăturii, temperatură, expunerea la substanțe chimice, suprafețele de îmbinare, cerințele electrice și cantitatea de material pe care vă așteptați să o eliminați. Guangzhou Oferte idealeTevi PEEK umplute cu fibra de carboncu conținut reglabil de fibră de carbon de la 10% la 40%; compania identifică 30% ca fiind raportul utilizat în mod obișnuit.
Țeava, tubul și țeava pot descrie același stoc semifabricat, dar dimensiunile trebuie precizate fără ambiguitate
În cataloagele de stocuri de polimeri, „țeavă PEEK”, „tub PEEK” și „tub PEEK” sunt adesea folosite în mod interschimbabil. Cumpărătorii nu ar trebui să presupună că acești termeni respectă convențiile privind conductele metalice. Un furnizor poate descrie un semifabricat de prelucrare cu pereți gros, mai degrabă decât o conductă cu presiune nominală destinată să transporte fluid așa cum este instalat.
Desenul de cumpărare, nu substantivul, ar trebui să controleze comanda. Dacă este implicat serviciul sub presiune, dimensiunile stocului de semifabricate nu stabilesc singure capacitatea de presiune. Geometria finită, îmbinările, temperatura, mediile, istoricul de încărcare și standardul de proiectare aplicabil, toate au nevoie de o revizuire inginerească separată.
Definiți OD, ID, grosimea peretelui, lungimea și alocația de prelucrare pe un desen cotat
Indicați diametrul exterior, diametrul interior și lungimea, apoi identificați dacă fiecare valoare este nominală, așa cum este produsă sau necesară după prelucrare. Includeți concentricitatea, dreptatea, rotunjimea, finisajul suprafeței și starea finală în care acestea afectează piesa finită. O toleranță generală în plus sau în minus diametrului nu controlează concentricitatea alezajului la OD.
Lăsați suficientă alocație de prelucrare pentru a curăța pielea și a corecta distorsiunea așteptată, dar nu atât de mult încât costul materialului și timpul de prelucrare să urce inutil. Pereții finisați subțiri necesită o atenție specială: presiunea mandrinei, căldura de tăiere și stresul rezidual pot muta un orificiu după ce părăsește mașina.
Tratați intervalele de dimensiuni publicate și toleranța de ± 0,02 mm ca pretenții de clarificare, nu garanții pentru fiecare combinație ID/OD
Pagina de produse GuangZhou Ideal prezintă material negru, ID nominal de Φ20–458 mm, OD de Φ15–404 mm, lungimi de 1.000 mm și 3.000 mm și o toleranță declarată de ±0,02 mm. Aceste intervale nu trebuie citite ca o matrice de dimensiuni liber interschimbabile; un tub valid trebuie să aibă un OD mai mare decât ID-ul său.
Înainte de a plasa o comandă, întrebați ce combinații ID/OD sunt disponibile și ce caracteristică acoperă toleranța. De asemenea, confirmați temperatura de măsurare, metoda de inspecție, planul de eșantionare, criteriile de dreptate și dacă toleranța se aplică stocului sau unei suprafețe prelucrate. TheDimensiunile tubului PEEK și informațiile de toleranță publicatesunt un punct de plecare util pentru cererea de cerere, nu un substitut pentru un desen acceptat.
Ce se schimbă fibra de carbon în PEEK și ce nu se îmbunătățește automat
Fibrele de carbon restricționează mișcarea în cadrul matricei PEEK. Într-un grad și o orientare adecvate, care în general crește rigiditatea, reduce modificarea dimensională sub sarcină și îmbunătățește stabilitatea pe măsură ce se schimbă temperatura. Aceste efecte pot ajuta un manșon prelucrat să mențină geometria sau să reducă fluajul acolo unde PEEK virgin s-ar mișca prea mult.
Întărirea introduce și direcționalitate. Ruta de fabricație și fluxul de material pot alinia fibrele, astfel încât proprietățile axiale și ale peretelui pot diferi. Fibra de carbon nu îmbunătățește automat fiecare interfață de uzură, păstrează izolația electrică și nu crește rezistența la fiecare substanță chimică. De asemenea, poate reduce ductilitatea și poate face marginile mai predispuse la așchiere în timpul prelucrării sau asamblarii agresive.
Comparați grade PEEK virgine, umplute cu fibră de carbon și alte tipuri modificate de PEEK în ceea ce privește rigiditatea, uzura, comportamentul electric, expunerea chimică și prelucrabilitatea
| Factorul de decizie | Virgin PEEK | PEEK umplut cu fibră de carbon | Alte grade PEEK modificate |
|---|---|---|---|
| Rigiditate și stabilitate dimensională | Util acolo unde duritatea și comportamentul materialului neumplut sunt priorități | De obicei, este favorizat atunci când deviația, fluajul sau mișcarea termică controlează designul | Umplut cu sticlă sau alte clase armate pot oferi un echilibru diferit de rigiditate și comportament electric |
| Purta | Performanța depinde în mare măsură de sarcină, viteză, temperatură și suprafață | Poate îmbunătăți unele condiții de uzură, dar fibrele expuse pot afecta suprafața de împerechere | Tipurile de rulmenți pot fi de preferat acolo unde frecarea și uzura sunt cerințele principale |
| Comportament electric | Selectat în mod normal acolo unde este necesară izolarea | Poate avea rezistivitate mai mică, dar procentul de carbon singur nu definește o clasă electrică | Formulările pot fi adaptate pentru izolare, control static sau conductivitate; verifica datele reale |
| Prelucrare | În general, mai puțin abraziv pentru unelte | Fibra de carbon crește uzura sculei și poate contribui la ruperea muchiei | Răspunsul sculei depinde de pachetul de umplere |
Pentru prelucrarea tubului PEEK umplut cu fibră de carbon, utilizați unelte ascuțite, adecvate și o fixare controlată. Urmărește finisarea alezajului, generarea de căldură și spargerea fibrelor, mai degrabă decât să te bazezi doar pe o citire a diametrului exterior. Dacă expunerea chimică este critică, evaluați gradul complet în raport cu fluidul real, concentrația, temperatura, presiunea și timpul de expunere.
O etichetă „tub PEEK din fibră de carbon 30%” nu este o specificație completă a materialului
Procentul vă indică încărcarea umpluturii, dar nu suficient pentru a aproba un material. Mai aveți nevoie de calitatea rășinii și a compusului, calea de fabricație, forma fibrei, controale de calitate și date de proprietate pentru stocul furnizat. Clarificați dacă procentul declarat este definit în funcție de greutate sau de o altă bază.
De asemenea, întrebați dacă tubul va proveni dintr-un lot de producție și dacă furnizorul poate furniza înregistrări de inspecție legate de lot. Un prototip care se mașinează curat nu dovedește că stocul ulterioară se va comporta identic dacă se schimbă orientarea compusului, procesului sau fibrei. Aprobați clasa exactă și forma stocului, nu o descriere generică „30% CF PEEK”.
Datele furnizorului trebuie să fie corelate cu gradul real, metoda de testare, orientarea fibrelor și condițiile de service
Valorile din fișa de date sunt utile doar atunci când reprezintă materialul pe care îl veți primi. Verificați orientarea probei, condiționarea, temperatura de testare și metoda de testare. Este posibil ca datele cuponului turnate prin injecție să nu prezică comportamentul unui tub cu perete gros prelucrat pe o direcție diferită a fibrei.
Pentru aplicații la temperatură înaltă, comparați proprietățile la temperatura de serviciu, mai degrabă decât să utilizați valorile temperaturii camerei. Pentru servicii chimice, luați în considerare stresul și căldura simultane. Dacă dimensiunile strânse contează, solicitați măsurători ale geometriei furnizate și conveniți asupra modului în care vor fi condiționate piesele înainte de inspecție.
Validați volumul și rezistivitatea suprafeței înainte de a trata PEEK umplut cu fibră de carbon ca conductiv sau disipator de statică
Fibra de carbon poate reduce rezistivitatea electrică a PEEK, dar conductivitatea nu rezultă direct din procentul de umplutură. Distribuția fibrelor, contactul dintre fibre, orientarea, grosimea peretelui și prelucrarea, toate influențează rezultatul. Un material descris ca ranforsat cu carbon poate pierde în continuare intervalul de rezistență necesar.
Puneți rezistivitatea de volum necesară sau intervalul de rezistivitate de suprafață pe desen sau specificația materialului, împreună cu metoda de testare și cerințele de condiționare. Dacă disiparea sarcinii este critică din punct de vedere al siguranței, stocul de tuburi reprezentative de testare sau componentele finite. Nu înlocuiți un certificat de conținut de carbon pentru măsurătorile electrice.
Lista de verificare RFQ: confirmați conținutul de fibră de carbon, geometria, toleranțele, finisarea suprafeței, înregistrările de inspecție, documentele de conformitate, cantitatea, timpul de livrare și livrarea aterizată
- Material:gradul exact de PEEK, procentul de fibră de carbon și modul în care este definit acest procent.
- Geometrie:OD, ID, starea peretelui, lungimea, starea finală și alocația de prelucrare.
- comenzi:toleranțe dimensionale, concentricitate, dreptate, rotunjime și cerințe de finisare a suprafeței.
- Performanţă:temperatura de serviciu, sarcinile, substanțele chimice, interfața de uzură și comportamentul electric necesar.
- Dovezi:datele de testare aplicabile, trasabilitatea lotului, raportul de inspecție și documentele de conformitate necesare.
- Termeni comerciali:prototip și cantități de producție, timp de livrare, ambalare, Incoterms și livrare aterizată către destinația S.U.A.
- Acceptare:revizuirea desenului aprobat, metoda de inspecție și procedura de manipulare a stocurilor neconforme.
