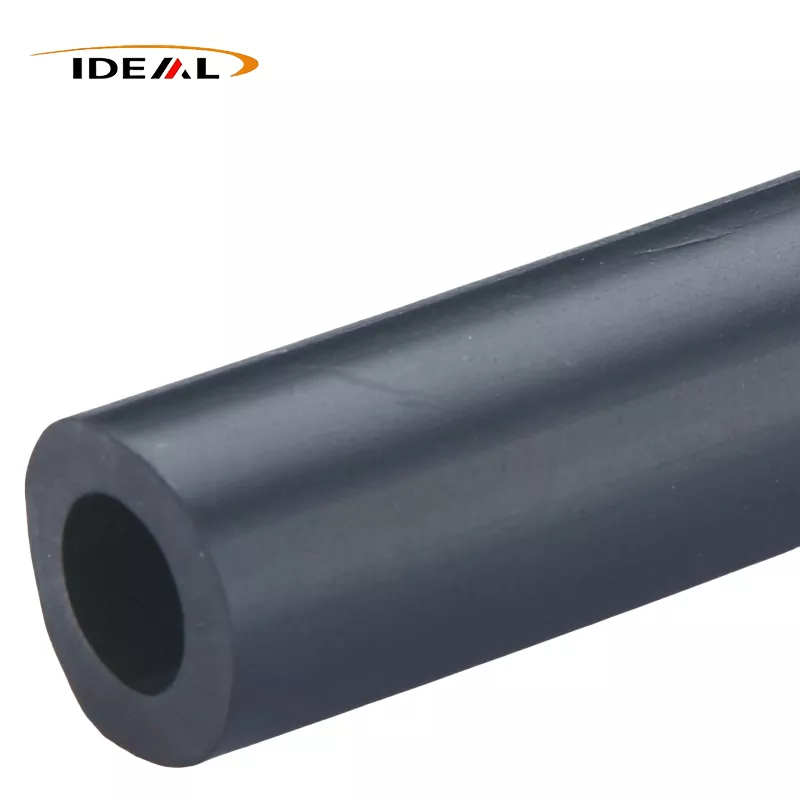

Țevi PEEK armate cu fibră de carbonsunt o alegere practică atunci când un tub PEEK standard are nevoie de mai multă rigiditate, stabilitate dimensională, capacitate de încărcare sau control static. Ideal Plastic produce tuburi PEEK umplute cu fibră de carbon de culoare neagră, cu conținut de fibră de carbon de la 10% la 40%, opțiuni LCF și SCF, cu diametrul interior și exterior, lungimi de 1.000 mm sau 3.000 mm și toleranțe de până la ± 0,02 mm.
Gradul potrivit nu este selectat numai în funcție de procentul de carbon. Lungimea fibrei, geometria peretelui, temperatura de funcționare, condițiile de uzură, cerințele electrice și dimensiunile finite afectează toate specificațiile. Începeți cu cazul de încărcare și desenul, apoi solicitați o cotație pentru o cerință definită de material și inspecție.
Când tuburile PEEK umplute cu fibră de carbon sunt alegerea potrivită
Pure PEEK oferă deja o combinație utilă de capacitate de temperatură, rezistență chimică, comportament la uzură și stabilitate dimensională. Adăugarea fibrei de carbon schimbă echilibrul față de rigiditate și suport de sarcină. Acest lucru contează într-un tub folosit ca manșon de rulment, componentă izolatoare sau de ghidare, trecere structurală, rolă sau piesă de transmisie sau alt profil semifabricat care trebuie să-și mențină forma sub stres.
Fibra de carbon merită de obicei luată în considerare atunci când un tub PEEK pur se deviază prea mult, se extinde dincolo de fereastra de potrivire sau se uzează mai repede decât permite aplicația. De asemenea, poate ajuta în sistemele sensibile la statică. Ideal Plastic afirmă rezistivitatea volumului la fel de scăzută ca1 × 10³ Ω·cmpentru gama sa de materiale PEEK umplute cu fibră de carbon, dar performanța electrică necesară trebuie confirmată pentru gradul exact, conținutul de fibre, geometria și metoda de testare.
Nu tratați un tub umplut cu carbon ca un înlocuitor automat pentru fiecare piesă PEEK. Fibra de carbon poate afecta prelucrabilitatea, aspectul suprafeței, anizotropia și comportamentul electric. Dacă tubul trebuie să rămână foarte izolator, dacă o suprafață de contact foarte netedă este critică sau dacă piesa este expusă la un amestec chimic care nu este acoperit de datele existente, solicitați o revizuire specifică gradului înainte de a comanda.
Selectați conținutul de fibră de carbon și gradul de fibre pentru cazul de încărcare
Ce modificări de 10% până la 40% fibre de carbon în PEEK
Ideal Plastic oferă conținut reglabil de fibră de carbon de la 10% la 40%. În general, creșterea nivelului de umplutură deplasează compozitul către o rigiditate mai mare și un suport de sarcină mai mare, făcând în același timp alegerea materialului mai sensibilă la direcția de procesare și la designul înconjurător. Cel mai mare procent nu este automat cea mai bună valoare: poate fi inutil pentru un tub ușor încărcat și poate complica prelucrarea sau cerințele de suprafață.
Specificați rezultatul de care aveți nevoie, în loc să cereți doar „PEEK plin de carbon”. Intrările utile includ sarcina radială, sarcina axială, intervalul nesuportat, intervalul de temperatură, viteza de alunecare, materialul de împerechere, ciclul de lucru, mediile chimice și dacă tubul trebuie să disipeze sarcina statică. Ideal Plastic stabilește valori de rigiditate în intervalul de la 8 la 12 GPa pentru oferta sa de PEEK armat cu fibră de carbon. Tratați acea gamă ca un ghid la nivel de produs, nu un substitut pentru o fișă de date specifice clasei sau pentru validarea designului.
Opțiuni pentru tuburi LCF, SCF și CF30 PEEK
Calitatea fibrelor afectează mai mult decât eticheta. LCF înseamnă fibră de carbon lungă; SCF înseamnă fibră de carbon scurtă. Fibrele mai lungi pot fi utile acolo unde eficiența armăturii și rigiditatea sunt priorități, în timp ce compușii cu fibre scurte pot fi mai potriviți pentru prelucrarea convențională și profilele prelucrate detaliate. Rezultatul real depinde de orientarea fibrei, de condițiile de turnare sau extrudare, de grosimea peretelui și de prelucrare.
„CF30” identifică în mod obișnuit un compus PEEK cu aproximativ 30% fibră de carbon, dar desemnarea trebuie confirmată de furnizor. Întrebați dacă tubul CF30 PEEK citat este LCF sau SCF, ce toleranță se aplică după prelucrare și ce date de proprietate aparțin compusului exact respectiv. Acest lucru previne o greșeală obișnuită de cumpărare: compararea a două materiale în funcție de procentul de carbon, trecând cu vederea diferite forme de fibre și rute de fabricație.
Confirmați dimensiunile țevii, tubului, profilului și prelucrate înainte de a comanda
Specificați OD, ID, Grosimea peretelui, Lungimea, Toleranța și Finisajul suprafeței
„Teava PEEK” și „tubul PEEK” sunt adesea folosite în mod interschimbabil în căutările de furnizori, dar cotația necesită încă o definiție dimensională precisă. Furnizați diametrul exterior (OD), diametrul interior (ID), grosimea peretelui sau calculul acestuia, lungimea tăieturii, cantitatea, toleranța, starea finală și cerințele de finisare a suprafeței. Indicați dacă dimensiunile sunt furnizate ca extrudat, tăiat sau prelucrat.
Ideal Plastic listează lungimi standard de 1.000 mm și 3.000 mm și o toleranță declarată de ± 0,02 mm pentru țevile sale PEEK armate cu fibră de carbon. Confirmați ce dimensiuni acoperă toleranța. O toleranță strânsă de diametru exterior nu înseamnă automat că ID, concentricitatea, dreptatea sau perpendicularitatea capătului au aceeași toleranță.
Utilizați o revizuire a cotei bazată pe desen pentru a preveni erorile de potrivire
Trimiteți un desen când tubul se potrivește peste un arbore, într-o carcasă sau într-un ansamblu de etanșare sau rulment. Marcați caracteristicile critice în loc să vă bazați pe o descriere a catalogului. Revizuirea ar trebui să acopere:
- Limitele OD și ID, inclusiv grosimea necesară a peretelui;
- concentricitatea, dreptatea și ovalitatea admisibilă acolo unde ansamblul depinde de acestea;
- lungimea tăieturii, perpendicularitatea capătului, teșituri, caneluri, găuri sau alte detalii prelucrate;
- calitatea materialului, construcția LCF sau SCF și procentul de fibră de carbon;
- metoda de inspecție, planul de eșantionare, ambalarea și documentația.
Pentru dimensiunile personalizate ale tubului PEEK din fibră de carbon, o revizuire a desenului este de obicei mai utilă decât a cere doar cea mai apropiată dimensiune nominală. Expune riscurile de adaptare înainte de producție și oferă furnizorului o bază clară pentru scule, prelucrare și inspecție.
Date de performanță publicate și limitele comparației
Ideal Plastic afirmă o temperatură de deformare a căldurii peste 315°C și o temperatură de utilizare continuă de până la 260°C pentru informațiile despre produsul său PEEK armat cu fibră de carbon. Aceste cifre indică capacitatea de temperatură ridicată, dar nu înseamnă că un tub își poate suporta sarcina mecanică maximă continuu la 260°C. Sarcina, grosimea peretelui, timpul de expunere, concentrarea tensiunilor și montarea, toate afectează temperatura de proiectare utilizabilă.
Aceeași precauție se aplică la uzură și rezistența chimică. PEEK umplut cu carbon este destinat condițiilor solicitante de frecare, uzură, încărcare și expunere chimică, dar performanța depinde de suprafața de îmbinare, presiune, viteză, lubrifiere, temperatură și concentrația chimică reală. O declarație de compatibilitate chimică pentru PEEK nu trebuie tratată ca aprobare pentru fiecare amestec de solvenți, fluid de proces sau ciclu de temperatură.
Utilizați valorile publicate pentru a restrânge alegerea materialului, apoi verificați nota exactă. Solicitați o fișă de date, un eșantion sau o revizuire a aplicației atunci când consecința eșecului este mare. Ideal Plastic afirmă că sunt disponibile mostre gratuite, care pot sprijini o verificare a potrivirii sau un test controlat al prototipului înainte de o comandă mai mare.
Aplicații pentru sisteme de control la temperatură înaltă, uzură, chimie și statice
Tubul PEEK din fibră de carbon este un candidat puternic pentru sistemele industriale care combină căldura cu cererea mecanică. Domeniile tipice de evaluare includ:
- Piese portante sau de transmisie:fibra de carbon poate crește rigiditatea și poate reduce deformarea în comparație cu PEEK pur obișnuit.
- Ansambluri concentrate pe uzură:compozitul este potrivit pentru aplicații care implică frecare și uzură, dar materialul de împerechere și sarcina presiune-viteză trebuie încă revizuite.
- Tuburi de înaltă temperatură:cifra de utilizare continuă de 260°C și HDT peste 315°C oferă un punct de plecare pentru ecranarea termică, nu o limită completă de proiectare.
- Componente de proces chimic:evaluați mediul specific, concentrația, temperatura și durata expunerii, mai degrabă decât să vă bazați pe cuvântul „rezistent la chimicale”.
- Echipamente sensibile la statica:rezistivitatea de volum scăzută declarată poate fi relevantă acolo unde disiparea sarcinii contează; confirmați cerințele de împământare și de testare electrică pentru piesa finită.
Fibra de carbon este, de asemenea, frecvent comparată cu fibra de sticlă. Alegerea mai bună depinde de proprietățile țintă: PEEK umplut cu carbon este în general selectat atunci când rigiditatea, greutatea, comportamentul la uzură sau disiparea electrică sunt mai importante, în timp ce decizia finală necesită date comparabile de calitate, mai degrabă decât numele de umplutură.
Solicitați o ofertă verificată de tub PEEK din fibră de carbon de la Ideal Plastic
Trimiteți Ideal Plastic desenul sau o specificație clară pentru dvsțevi PEEK armate cu fibră de carbon. Includeți temperatura aplicației, sarcina, frecarea sau condițiile de uzură, mediile chimice, cerințele de control static, OD, ID, lungimea, toleranța, cantitatea și ținta de livrare.
Solicitați cotația pentru a identifica procentul de fibră de carbon, construcția LCF sau SCF, toleranțele dimensionale aplicabile, documentele de inspecție, disponibilitatea probelor și dacă piesa este furnizată ca tub sau finisată prin prelucrare. Ideal Plastic furnizează profile PEEK semifinite și prelucrate din Guangzhou, China, inclusiv tuburi și componente personalizate, cu termene de livrare standard sau personalizate pentru clienții internaționali.
Pentru o primă revizuire, utilizațiPagina de cotație personalizată a tubului PEEK din fibră de carbonși atașați desenul. O revizuire verificată a calității și dimensiunilor va economisi, de obicei, mai mult timp decât alegerea unui tub CF30 nominal și corectarea potrivirii după producție.
