Inginerii care specifică țevi de polieteretercetonă armată (PEEK) se confruntă cu o decizie imediată: ce tip de armătură cu fibre va menține piesa în viață pe teren. PEEK neumplut gestionează căldura ridicată și substanțele chimice dure fără efort. Dar sub sarcini continue ridicate sau temperaturi extreme, plasticul brut se strecoară. Adăugați fibre pentru a opri această schimbare dimensională. Alegerea aproape întotdeauna se restrânge la 30% fibră de carbon (CF30) sau 30% fibră de sticlă (GF30). Alegerea greșită înseamnă uzura prematură a pieselor de împerechere, scurtcircuit electric neașteptat sau degradare termică catastrofală.

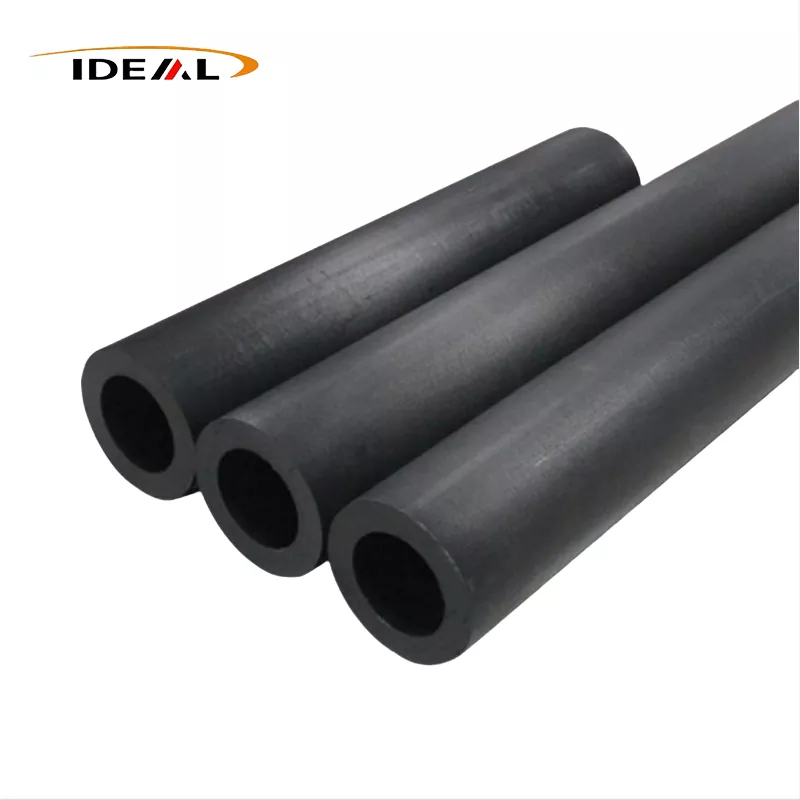

Tu specificațiTeava PEEK ranforsata cu fibra de carbonatunci când aplicarea implică piese în mișcare, frecare de alunecare sau o cerință strictă pentru disiparea statică. Fibrele de carbon acționează ca un lubrifiant uscat microscopic. De asemenea, ele trage căldura departe de suprafața de contact, prevenind topirea sau deformarea localizată la sarcini grele.
Specificați PEEK GF30 atunci când aveți nevoie de izolație electrică și termică maximă într-o aplicație structurală pur statică. Sticla este foarte abrazivă. Dacă utilizați un tub GF30 ca rulment sau bucșă împotriva unui arbore de oțel, fibrele de sticlă vor mesteca rapid metalul de împerechere. CF30 protejează arborele metalic, menținând în același timp rigiditatea structurală a piesei din plastic.
Motivul pentru care PEEK neumplut funcționează atât de bine se rezumă la structura sa moleculară specifică. Prezintă inele aromatice alternative și legături eterice. Legăturile eterice oferă flexibilitate moleculară, oferind plasticului duritatea inerentă și rezistența la impact. Inelele aromatice asigură rigiditate și stabilitate termică extreme. Această configurație îi conferă o rezistență mare la căldură, plus un echilibru precis de duritate și rigiditate. Sub căldură sau presiune, PEEK nu se deformează ușor și rezistă bine împotriva stresului repetat.
PEEK se bazează, de asemenea, pe o structură foarte semi-cristalină. Menține un nivel de cristalinitate în jur de 25% până la 35%, ceea ce îl ajută să-și păstreze intacte proprietățile mecanice, chiar dacă temperaturile urcă spre punctul său de topire. Managementul termic precis în timpul extrudarii asigură ca lanțurile polimerice să se plieze în aceste structuri cristaline foarte ordonate. Dacă un producător răcește tubul extrudat prea repede, plasticul rămâne amorf, devenind translucid și pierzându-și rezistența chimică și rezistența la temperatură ridicată.
Când amestecați această matrice cu fibre de carbon sau de sticlă tăiate, întrerupeți plierea îngrijită a lanțurilor de polimer, dar obțineți o schelă internă rigidă. Matricea polimerică transferă stresul aplicat direct fibrelor mult mai puternice și mai rigide. Acest lucru restricționează mișcarea lanțurilor polimerice, oprind fluajul și crescând dramatic rezistența la tracțiune. De asemenea, scade coeficientul de expansiune termică liniară (CLTE) la niveluri care se potrivesc strâns cu aluminiul sau oțelul, permițând inginerilor să proiecteze fitinguri de presare metal-plastic cu toleranță strânsă, care nu se vor slăbi atunci când ansamblul se încălzește.
Adăugarea de fibră de carbon nu este o actualizare liniară. Există o penalizare abruptă în fabricație. Pe măsură ce conținutul de fibre crește, vâscozitatea topiturii vârfurilor de plastic. Într-un tub extrudat, aceste fibre tind să se alinieze în direcția fluxului, ceea ce înseamnă că tubul dezvoltă o rezistență incredibilă la tracțiune pe lungimea sa, cu o rezistență puțin mai mică de-a lungul axei cercului.
O umplutură de carbon de 10% oferă o creștere modestă a rigidității, menținând în același timp indicele de curgere a topiturii suficient de ridicat pentru extruzii complexe, cu pereți subțiri. Rămâne relativ ușor de prelucrat și rezistă la fracturarea fragilă.

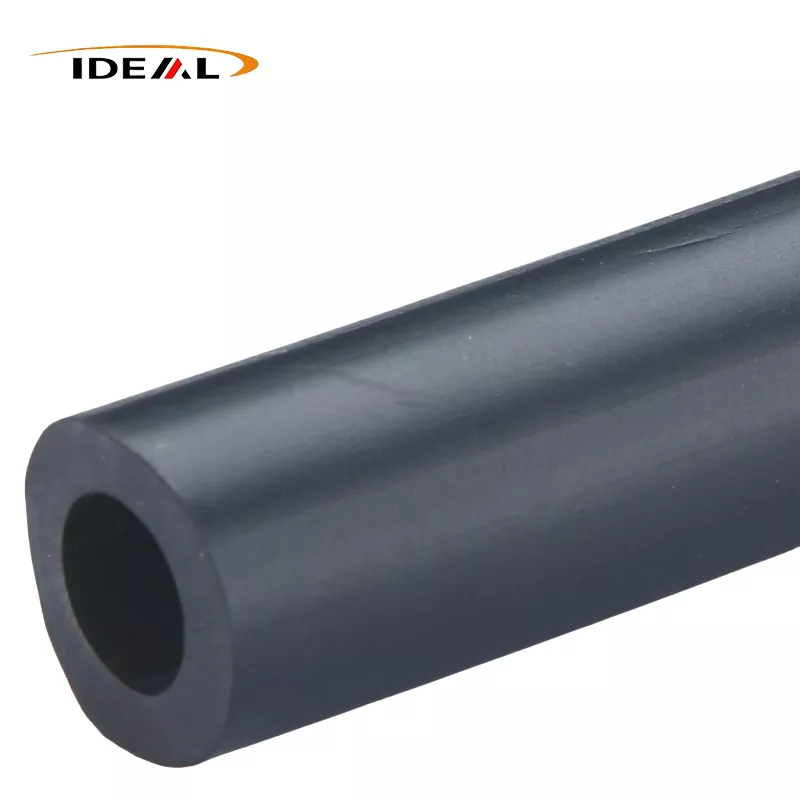

Creșterea până la 30% fibră de carbon reprezintă standardul industriei. Echilibrează câștigurile masive de rezistență la tracțiune cu o prelucrabilitate acceptabilă. Acest raport asigură integritatea structurală necesară pentru aplicațiile de înaltă presiune, fără a sacrifica în totalitate duritatea naturală a plasticului.
La umplere cu carbon de 40%, atingeți rigiditate maximă. Compartimentul este vâscozitatea extremă în timpul producției. Extrudarea sau turnarea prin injecție a tuburilor CF 40% necesită un control precis al temperaturii pentru a preveni golurile. Materialul rezultat este foarte fragil. Prelucrarea 40% CF PEEK necesită scule din diamant policristalin (PCD), deoarece frezele standard din carbură își vor pierde marginea așchietoare în câteva minute atunci când tăiați acel volum de carbon abraziv.
PEEK neumplut are o temperatură de distorsiune termică (HDT) în jur de 152°C. Adăugați 30% carbon sau fibră de sticlă, iar HDT-ul va ajunge la 315°C. Ambele materiale umplute gestionează cu ușurință căldura ambientală extremă.
Divergența constă în căile electrice. PEEK este în mod natural un izolator foarte eficient. Adăugarea de fibră de sticlă menține așa, menținând rezistivitate de volum mare. Adăugarea de fibră de carbon scade rezistivitatea volumului său drastic. CF30 este în mod inerent antistatic. Prin reglarea matricei de carbon, producătorii pot produce un cilindru PEEK antistatic sau tuburi PEEK complet conductoare. Dacă conducta de combustibil sau componenta aerospațială trebuie să împământeze în siguranță încărcarea statică, fibra de carbon este obligatorie. Fibra de sticlă va prinde acea încărcătură până când va crea suficientă tensiune pentru a arc, ceea ce poate cauza o defecțiune catastrofală în medii volatile.
Tribologia - studiul frecării și uzurii - este locul în care CF30 și GF30 se separă în întregime pe baza interacțiunii lor fizice cu suprafețele de împerechere.
| Varianta de material | Coeficientul de frecare dinamic (față de oțel) | Profil de uzură a suprafeței de îmbinare | Conductivitate termică |
|---|---|---|---|
| PEEK neumplut | 0,30 - 0,40 | Scăzut (neabraziv) | Scăzut (izolator) |
| PEEK CF30 | 0,15 - 0,20 | Foarte scăzut (auto-lubrifiant) | Ridicat (disipează căldura) |
| PEEK GF30 | 0,40 - 0,55 | Ridicat (foarte abraziv) | Scăzut (izolator) |
În sarcinile dinamice, acumularea de căldură distruge materialele plastice. Fiecare polimer are o limită de presiune-viteză (PV). Dacă este împins dincolo de această limită, plasticul nu poate elimina căldura de frecare suficient de rapid, ceea ce duce la topirea rapidă și defectarea componentelor. CF30 excelează în rulmenți, etanșări și inele de uzură, deoarece fibrele de carbon acționează ca conducte termice, trăgând căldura de la interfața de frecare și dispersând-o prin corpul tubului.
Fibrele de carbon acționează și ca un lubrifiant solid. Pe măsură ce PEEK se uzează la microscop, lasă o peliculă tribologică subțire de carbon pe suprafața de împerechere, scăzând și mai mult coeficientul de frecare în timp.
Fibrele de sticlă fac exact opusul. Sunt izolatori termici, ceea ce înseamnă că căldura de frecare rămâne prinsă în punctul de contact, scăzând limita efectivă PV a piesei. Mai rău, fibrele de sticlă microscopice expuse acționează ca șmirghel. Sub sarcină dinamică, un tub GF30 va zgâria și uza în mod agresiv arborele metalic pe care se deplasează. Utilizați sticlă pentru distanțe structurale statice. Folosește carbon pentru orice se mișcă.
Inginerii specifică aceste tuburi pe baza unor extreme de mediu care distrug materialele plastice standard precum Delrin sau Nylon.
În aplicațiile aerospațiale, reducerea greutății conduce la alegerea materialului. Un tub din fibră de carbon prelucrat înlocuiește aluminiul și titanul în sistemele de combustibil, corpurile de drone și separatoarele structurale. Reduce o greutate semnificativă în timp ce rezistă fluidelor de aviație agresive, uleiurilor hidraulice și combustibilului pentru avioane.
În domeniul medical, un tub PEEK pentru instrumente medicale trebuie să supraviețuiască sutelor de cicluri într-o autoclavă cu abur la temperatură înaltă fără a se degrada, deforma sau pierde stabilitatea dimensională. Variantele umplute cu carbon asigură rigiditatea ridicată necesară pentru ghidajele de țintire chirurgicală, mânerele endoscopice și componentele de fixare externă.
Pe care se bazează operațiunile energetice și de foraj offshorePEEK umplut cu carbon extrudatpentru instrumente de înregistrare pe cablu și carcase pentru senzori. Materialul supraviețuiește expunerii continue la gaz acru (H2S), presiunii hidrostatice extreme și temperaturilor ambiante care depășesc 200°C adâncime în subteran.
Extrudarea PEEK umplut este notoriu dificilă. Fibrele se pot aglomera în timpul fazei de topire, creând pete uscate, zone bogate în rășină sau goluri ascunse în interiorul peretelui tubului. Un gol de 1 mm într-un perete tub PEEK acționează ca un concentrator sever de stres. Sub încărcare ciclică sau presiune hidrostatică ridicată, microfisurile se propagă din acest gol până când piesa se forfecă complet. Deoarece PEEK umplut cu carbon este negru ca și complet opac, nu puteți inspecta vizual interiorul pentru aceste defecte.
Pentru a garanta integritatea structurală, se bazează producția de topDetectarea defectelor determinată de AI. Acest proces îmbină scanarea acustică cu ultrasunete sau imagistica avansată cu raze X cu algoritmi de învățare automată. Identifică micro-golurile, aglomerarea fibrelor și variațiile de concentricitate în timp real, pe măsură ce tubul părăsește matrița de extrudare. Sistemul mapează instantaneu reflexiile acustice la dimensiunile defectelor fizice, respingând secțiunile compromise ale tubulaturii înainte de a fi expediate. Prinderea acestor defecte interne garantează că peretele final al tubului prelucrat nu va eșua sub presiune în câmp.
Specificarea amestecului potrivit de polimeri este inutilă dacă geometria finală necesită prea multă post-procesare. PEEK este o materie primă scumpă. Cumpărarea unei tije solide și prelucrarea a 80% din aceasta în așchii distruge bugetul proiectului și irosește timp prețios pentru mașina CNC. Aprovizionarea cu tuburi aproape de rețea reduce drastic costurile de producție și risipa de materiale.

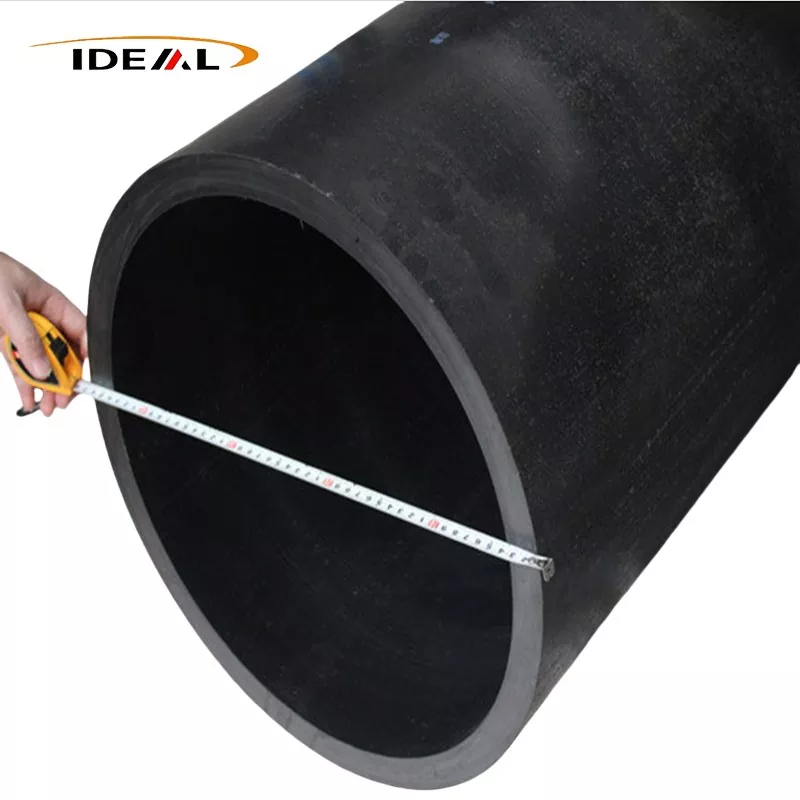

Ca fabrică dedicată, Guangzhou Ideal Plastic operează linii specializate de extrudare, turnare prin injecție și prelucrare CNC special pentru materiale plastice de inginerie la temperatură înaltă. Ei producTuburi PEEK umplute cu fibră de carboncu rate de umplere cu carbon variind de la 10% la 40%. Instalația extruda profile masive, gestionând dimensiuni personalizate, variind de la 15 mm până la 458 mm în specificațiile diametrului interior și exterior.
Toate materialele sunt susținute de managementul calității ISO9001, alături de certificările REACH și RoHS. Acest lucru asigură conformitatea deplină pentru lanțurile globale de aprovizionare aerospațiale, medicale și de producție de precizie. Prin potrivirea ratei corecte de umplere cu carbon cu o extrudare de formă aproape netă, obțineți proprietățile mecanice exacte pentru care ați proiectat, livrate într-o geometrie care reduce la minimum pretul de prelucrare.
