Înainte de a solicita o cotație, decideți ce cumpărați de fapt: stoc tubular care va fi prelucrat într-o componentă sau țeavă cu presiune nominală destinată să transporte fluid. Apoi specificați OD, ID, lungimea, plicul piesei finite, condițiile de service, cantitatea, cerințele de inspecție și documentația. Această distincție previne cea mai scumpă eroare RFQ - tratarea unui profil de plastic semifabricat ca și cum ar fi o componentă certificată a sistemului de conducte.
Mai întâi decideți dacă aplicația necesită stoc tubular semifinit sau conductă de proces cu presiune nominală

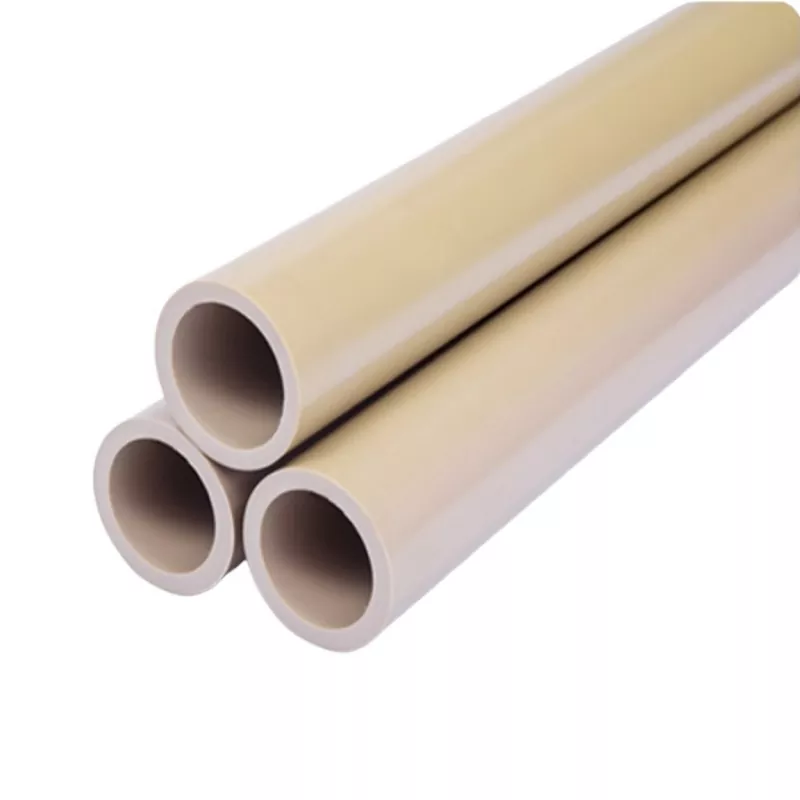

Cele mai multeȚevi PEEK GF30vândute ca profile semifabricate sunt tuburi cu pereți groși, utilizate pentru prelucrarea bucșilor, manșoanelor, corpurilor izolante, componentelor de uzură și părților structurale. Cuvântul „țeavă” descrie geometria; nu stabilește automat un nivel de presiune.
Dacă produsul va conține gaz sau lichid sub presiune, întrebarea dvs. are nevoie de mai mult decât dimensiuni. Indicați mediul, temperaturile de funcționare și perturbate, presiunea normală, ciclurile de presiune, proiectarea îmbinării, codul de proiectare necesar și testul de acceptare. Întrebați dacă furnizorul poate furniza date de presiune pentru gradul exact, dimensiunea și temperatura. Fără aceste dovezi, tratați materialul caStock tubular PEEK GF30, nu ca conducte de proces aprobate. Acest lucru contează în special în serviciul chimic, unde permeabilitatea, stresul, temperatura și proiectarea conexiunii pot controla defecțiunile chiar și atunci când polimerul însuși rezistă fluidului.
Traduceți desenul într-un plic fără ambiguitate OD, ID, perete, lungime și piesa finită
Trimiteți un desen controlat, mai degrabă decât o captură de ecran marcată. Ar trebui să identifice unitățile, numărul desenului, revizuirea, metoda de proiecție și fiecare suprafață critică. Indicați diametrul exterior și diametrul interior direct; nu vă așteptați ca furnizorul să obțină unul dintr-un perete nominal. Includeți cerințele privind lungimea tăieturii, dreptatea sau concentricitatea acolo unde sunt funcționale și identificați ce suprafețe vor rămâne așa cum sunt furnizate.
Plicul cu piesa finită este la fel de important. Afișați cel mai mare OD finit, cel mai mic ID finit, umerii, canelurile, firele și suprafețele de referință care trebuie să se potrivească în interiorul semifabricatului comandat. Un tub se poate potrivi cu dimensiunile nominale, dar lasă prea puțin material pentru a curăța curățarea, neregularitățile suprafeței sau capetele tăiate cu ferăstrău.
Normalizați dimensiunile disponibile ca OD × ID, de la Φ20 × Φ15 la Φ458 × Φ404, cu lungimi de stoc de 1000 mm și 3000 mm
Ideal Plastic listează combinații OD × ID care se întind de la Φ20 × Φ15 la Φ458 × Φ404, cu lungimi de 1000 mm și 3000 mm. Folosiți aceeași convenție în RFQ și etichetați unitățile ca milimetri. Valorile finale descriu intervalul publicat; nu înseamnă că fiecare împerechere posibilă OD și ID este stoc standard. Confirmați combinația exactă prin intermediula publicat intervalul de dimensiuni ale țevilor PEEK GF30.
| Câmpul RFQ | Ce să precizez |
|---|---|
| Dimensiuni goale | OD × ID × lungime de tăiere, toate cu unități |
| Plic terminat | OD maxim finit, ID minim finit și caracteristici critice |
| Lungimea stocului | 1000 mm, 3000 mm sau piese tăiate de furnizor |
| Cantitate | Număr de lungimi complete, semifabricate sau piese finite |
| Geometrie critică | Concentricitate, dreptate, perpendicularitate la capăt și schema de date, acolo unde este necesar |
Separați toleranța stocului de toleranța piesei finite și confirmați toleranța de prelucrare înainte de a comanda
Pagina produsului precizează o toleranță de ±0,02 mm, dar un RFQ nu trebuie să repete niciodată această cifră fără a-și defini domeniul de aplicare. Întrebați ce dimensiune acoperă, dacă se aplică stocului standard sau pieselor prelucrate și în ce condiții de măsurare. Toleranța OD, toleranța ID, variația peretelui, ovalitatea și dreptatea sunt comenzi diferite.
Pentru o componentă prelucrată, specificați separat toleranțele finite și lăsați furnizorul să confirme o toleranță de prelucrare adecvată. Nu comandați un tub aproape de plasă pe baza dimensiunilor nominale. PEEK umplut cu sticlă este rigid, dar tensiunea reziduală, presiunea sculei și căldura generate în timpul prelucrării pot deplasa totuși o secțiune subțire după ce materialul este îndepărtat.
Potriviți 30% PEEK umplut cu sticlă la temperatură, direcția sarcinii, expunerea chimică și sarcina electrică
PEEK GF30 este PEEK compus cu 30% fibră de sticlă. În general, armătura este selectată pentru a crește rigiditatea structurală, a îmbunătăți controlul fluajului și a reduce mișcarea dimensională în comparație cu PEEK neumplut. Aceste avantaje nu înlătură necesitatea definirii aplicației.
Spuneți furnizorului temperaturile continue și de scurtă durată, direcția încărcăturii, durata sarcinii, ciclul, materialele de împerechere și uzura așteptată. Pentru expunerea chimică, numiți fluidul real, concentrația, temperatura, timpul de expunere și dacă este prezentă solicitarea mecanică. „Rezistent la substanțe chimice” este prea larg pentru aprobarea proiectului. Pentru piesele electrice, identificați proprietățile necesare dielectrice, de izolație și de urmărire, mai degrabă decât să presupuneți că comportamentul polimerului de bază se transferă neschimbat la compusul umplut.
Comparați GF30 cu PEEK neumplut atunci când rigiditatea, expansiunea termică și controlul dimensional determină decizia
Alegeți GF30 atunci când rigiditatea, rezistența la fluaj și controlul dimensional sub căldură sunt esențiale pentru design. Luați în considerare PEEK neumplut atunci când ductilitatea, puritatea, finisarea suprafeței sau un comportament de prelucrare mai puțin abraziv contează mai mult. Fibra de sticlă crește uzura sculei și poate produce o suprafață prelucrată diferită de materialul neumplut. De asemenea, poate crea proprietăți dependente de direcție pe baza modului în care a fost procesat stocul tubular.
Nu selectați dintre ele dintr-o fișă de proprietate PEEK generică. Comparați datele pentru calitățile reale și, pentru ansambluri etanșe, întrebați dacă valoarea dilatației termice este raportată într-o direcție relevantă pentru țeavă și componenta finită.
Validați rezistența la tracțiune, modulul de încovoiere, dilatarea termică și rezistența chimică pe fișa tehnică specifică gradului
Un citat util identifică compusul exact și atașează fișa de date. Examinați rezistența la tracțiune, modulul de încovoiere, alungirea, comportamentul termic, densitatea și coeficientul de dilatare termică, dar verificați și metoda de încercare, orientarea probei și condiționarea. O singură valoare de titlu poate proveni de la un specimen turnat care nu reprezintă un perete de tub prelucrat.
Compatibilitatea chimică necesită o disciplină similară. Solicitați dovezi specifice gradului la o temperatură și concentrație apropiate de condițiile dvs. de serviciu. Dacă defecțiunea ar crea un risc de siguranță sau de oprire, planificați testarea aplicației pe material reprezentativ pentru producție. Tabelele de rezistență publicate sunt instrumente de screening; nu iau în considerare fiecare combinație de stres, fluid, temperatură și timp de expunere.
Necesită identificarea gradului, metodele de testare, trasabilitatea lotului, înregistrările de inspecție și documentele de conformitate aplicabile
Scrieți pachetul de documentație în RFQ, astfel încât să fie stabilit prețul și pregătit înainte de expediere. Solicitați cel puțin producătorului și desemnarea calității, trasabilitatea lotului sau a lotului, certificatul de conformitate, metodele de testare aplicabile și un raport de inspecție pentru dimensiunile convenite.
Dacă proiectul dvs. necesită conformitate cu mediul, calitatea, industria aerospațială, auto sau specifică clientului, denumiți documentul sau standardul și revizuirea necesară. O declarație generală conform căreia materialul respectă cerințele internaționale nu înlocuiește certificatul de care are nevoie inspectorul dvs. destinatar. De asemenea, clarificați dacă înregistrările trebuie să urmărească fiecare semifabricat până la lungimea părinte și dacă etichetele de ambalare trebuie să conțină numărul lotului, revizuirea desenului și linia comenzii de achiziție.
Trimiteți Ideal Plastic un pachet gata de ofertă cu revizuirea desenului, condițiile de service, cantitatea, nivelul de inspecție, domeniul de prelucrare, ambalajul și destinația de livrare
Pachetul dvs. ar trebui să conțină un desen curent, nu mai multe versiuni conflictuale. Includeți clasa solicitată, OD × ID × lungime, plicul finit, cantitatea, mediul de service, toleranțele critice, nivelul de inspecție și înregistrările necesare. Definiți dacă Ideal Plastic furnizează tuburi de lungime completă, semifabricate tăiate sau componente prelucrate finite. Instrucțiunile de ambalare ar trebui să abordeze ambalarea curată, protecția la capăt, separarea pieselor și separarea lotului acolo unde este necesar.
Furnizați țara de destinație, codul poștal, termenii de livrare și data solicitată. Profilele cu diametru mare sau 3000 mm pot crea constrângeri de transport și manipulare care nu sunt vizibile în prețul piesei. Trimiterea acestor detalii cusolicitare personalizată pentru conducte PEEK GF30oferă furnizorului suficiente informații pentru a cota material, prelucrare, inspecție și logistică pe aceeași bază.
Întrebări frecvente ale cumpărătorilor: disponibilitatea în stoc standard, termene de livrare, mostre, prelucrare și control al prafului, ambalare și risc de livrare internațională
- Sunt toate mărimile listate disponibile pentru expediere imediată?
- Ideal Plastic prevede livrarea în aceeași zi pentru dimensiunile standard, dar disponibilitatea ar trebui să fie confirmată pentru exact OD × ID, lungime, cantitate și calitate la momentul comenzii.
- Care este termenul de livrare declarat pentru materialul personalizat?
- Termenul de livrare personalizat declarat este de 7 până la 10 zile. Confirmați dacă aceasta acoperă numai producția sau și prelucrarea, inspecția, documentarea și tranzitul.
- Ar trebui să solicitați o probă?
- Da, dacă finisajul suprafeței, culoarea, răspunsul la prelucrare sau potrivirea sunt sensibile. Asigurați-vă că eșantionul este de aceeași calitate și, acolo unde este posibil, reprezentativ pentru ruta de producție prevăzută.
- Cine ar trebui să controleze prelucrarea și praful din fibră de sticlă?
- Atribuiți în scris domeniul de prelucrare. Atelierul de mașini trebuie să utilizeze unelte adecvate din carbură sau alte scule rezistente la uzură, să controleze căldura și bavurile și să capteze praful de polimer umplut cu sticlă cu proceduri de extracție și la locul de muncă adecvate. Parametrii exacti de prelucrare depind de geometrie, scule, configurare și cerințele de finisare.
- Cum trebuie ambalate piesele?
- Specificați ambalaj curat, capete protejate, separarea suprafețelor finisate, etichete de lot și controale de umiditate sau contaminare necesare procesului dvs. de recepție.
- Ce creează riscul de livrare internațională?
- Profilurile lungi, documentele vamale, taxele de greutate dimensională și termenii de livrare neclari sunt puncte de probleme comune. Trimiteți destinația și documentele necesare împreună cu desenul, apoi solicitați Ideal Plastic să confirme disponibilitatea, domeniul de aplicare și termenii de expediere în oferta scrisă.
