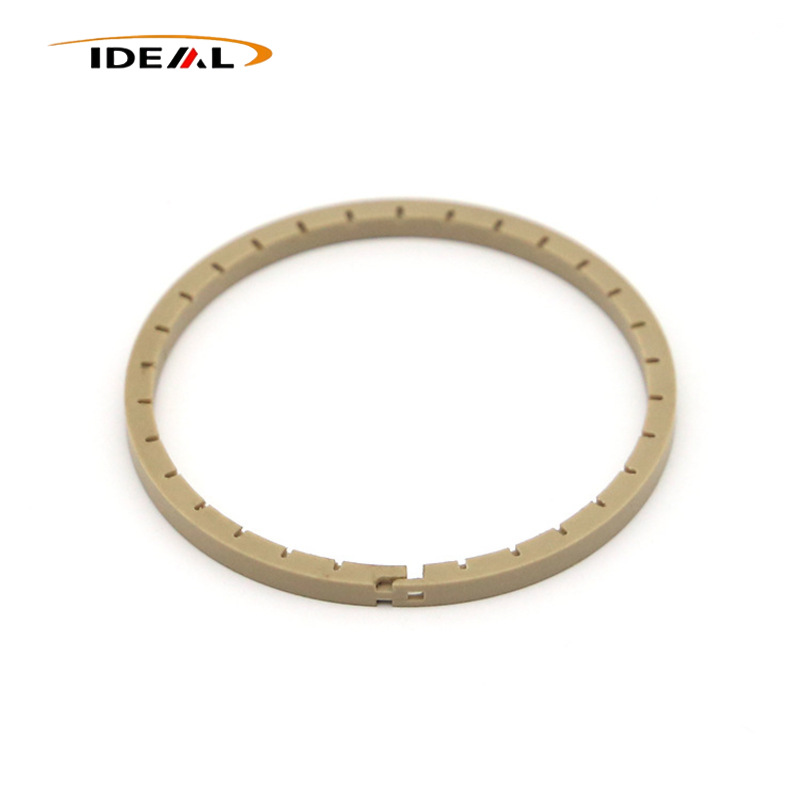

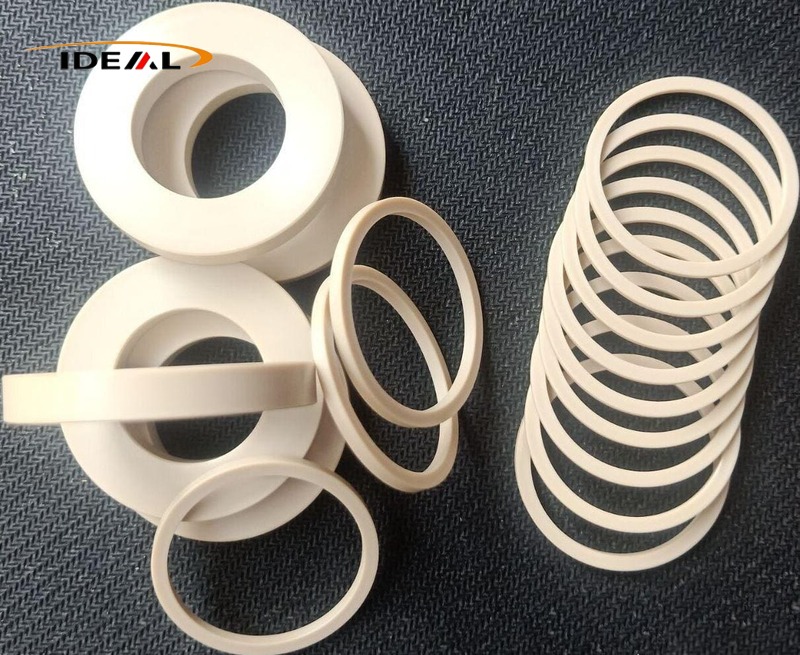

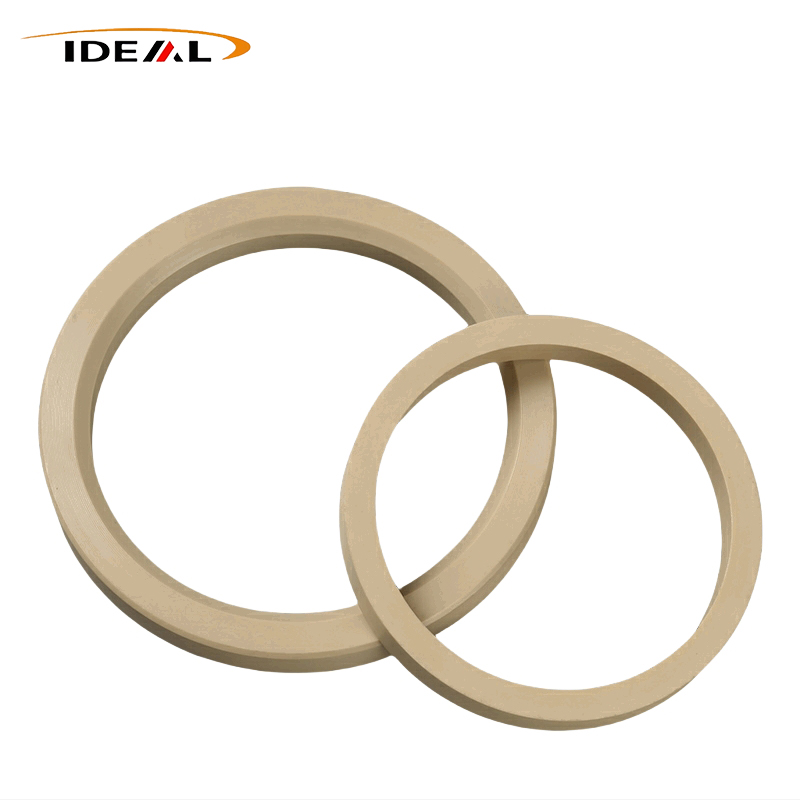

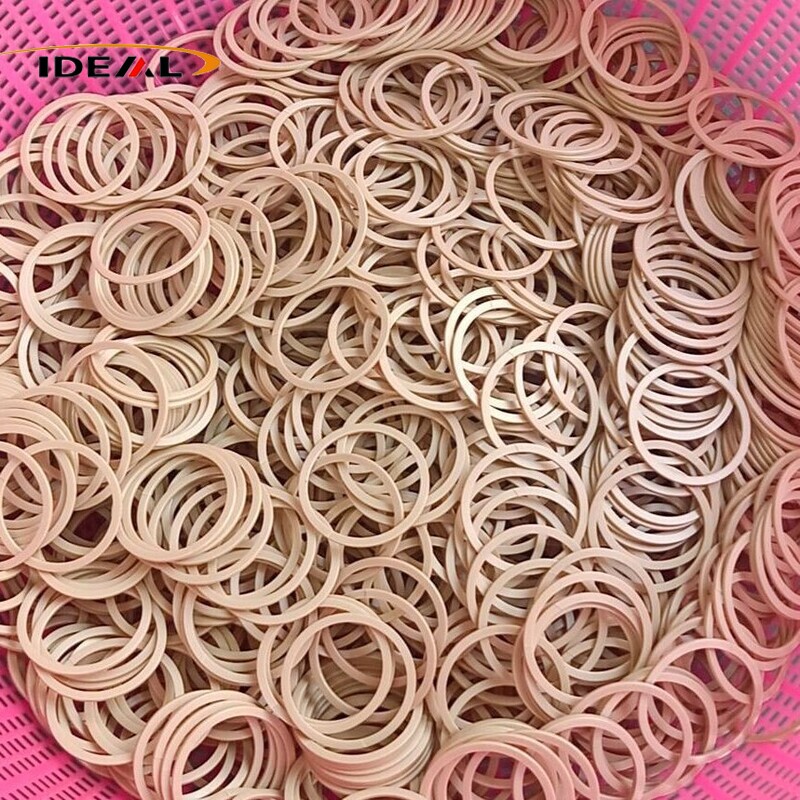

Inelele de etanșare PEEK de la Ideal Plastic Factory sunt componente din plastic de inginerie de înaltă performanță concepute pentru etanșare și sprijin, caracterizate prin rigiditate ridicată și rezistență la fluaj. Fabricate utilizând prelucrare CNC de precizie și turnare prin injecție la temperatură înaltă - completate de recoacere de reducere a tensiunii - aceste produse oferă o precizie dimensională ridicată și o calitate constantă de la lot la lot. Susținem producția personalizată bazată pe desene non-standard, eșantionare în loturi mici și comenzi de export la scară largă.
Inele de etanșare PEEK oferite deFabrica de plastic idealsunt componente de etanșare și suport inelare de înaltă performanță fabricate din material de bază polieteretercetonă. Clienții le folosesc în mod obișnuit ca inele de ghidare, inele de susținere și inele de rezervă anti-extruziune, care se potrivesc perfect atât în interiorul canelurilor de etanșare dinamice, cât și statice.
Aceste componente inelare servesc mai multor scopuri practice simultan: ghidarea mișcării, rezistența la uzura abrazivă, suportarea sarcinilor structurale și prevenirea extrudarii etanșării. Un detaliu cheie demn de remarcat: aproape tuturor inelelor de etanșare de polieteretercetonă de sine stătătoare le lipsesc proprietățile elastice inerente cauciucului. Pentru o etanșare adecvată, acestea trebuie să fie asortate cu părți elastice auxiliare.
Când sunt puse împotriva inelelor de etanșare din PTFE și nailon, alternativele PEEK oferă o rezistență mult mai puternică la fluaj în condiții extreme de lucru: căldură ridicată, presiune ridicată și fluide chimice corozive. Ele rezolvă în mod eficient punctele dureroase industriale recurente observate cu etanșările convenționale, inclusiv deformarea curgerii la rece, schimbarea dimensională și defalcarea prematură. Datorită acestor trăsături de încredere, acestea sunt integrate pe scară largă în ansamblurile de etanșare pentru echipamente industriale premium din numeroase sectoare.
În funcționarea reală, inelele de etanșare din polieteretercetonă acționează exclusiv ca suprafețe rigide de alunecare care rezistă la căldură, frecare și deformare prin fluaj. Toată preîncărcarea compresivă necesară pentru etanșarea eficientă provine din feronerie elastică externă, cum ar fi inele O și arcuri metalice energizate. Această diferență de bază distinge inelele de etanșare din polieteretercetonă în mod fundamental de inelele de etanșare din cauciuc solid.
În mediile de înaltă presiune, inelele elastice de etanșare sunt forțate cu ușurință de mediile fluide în goluri minuscule de asamblare din canelurile de etanșare. Această strângere continuă va provoca în cele din urmă ruperea prin forfecare a elastomerului.
Instalate ca o barieră rigidă, inelele de rezervă PEEK blochează inelele O să fie extrudate în spațiu liber. Această configurație crește presiunea generală a întregului sistem de etanșare și prelungește foarte mult durata de viață a inelelor O pereche.
Montate pe pistoane și tije de piston pentru mișcare alternativă sau rotativă, aceste inele absorb sarcinile laterale și mențin alinierea axială precisă. Ele opresc contactul direct metal-metal dintre componentele mecanice, compensează deflexia radială generată în timpul funcționării echipamentului și protejează elementele de etanșare interioare împotriva deteriorării cauzate de sarcinile laterale neuniforme.
|
Articol
|
Detalii specificații
|
|---|---|
|
Numele produsului
|
Inele de etanșare PEEK (polieter eter cetonă).
|
|
Materiale disponibile
|
PEEK pur neumplut, PEEK umplut cu fibră de carbon, fibră de carbon + grafit + PEEK modificat lubrifiat cu compozit PTFE
|
|
Opțiuni de culoare
|
Bej (PEEK natural), negru (clase modificate umplute)
|
|
Procesul de fabricație
|
Prelucrare CNC de precizie / Turnare prin injecție de precizie la temperatură înaltă
|
|
Toleranță dimensională
|
Prelucrare CNC: ± 0,02 ~ ± 0,05 mm Turnare prin injecție: ± 0,08 ~ ± 0,10 mm
|
|
Rugozitatea suprafeței
|
Prelucrare CNC: Ra 1.6 – Ra 3.2 Turnare prin injecție: Ra 3.2 – Ra 6.3
|
|
Certificari
|
ISO9001, RoHS, REACH
|
|
Tipuri de produse
|
Inele de ghidare PEEK, inele de sprijin rezistente la uzură, inele de rezervă PEEK
|
Proiectate pentru puncte de etanșare rotative și alternative, inelele de etanșare din polieteretercetonă mențin dimensiuni stabile pe fondul presiunii și temperaturii fluctuante. Proprietățile încorporate anti-curgere și anti-flux la rece previn deformarea permanentă a formei în timpul mișcării ciclice. Cu trăsături inerente de frecare scăzută, ele rezistă la impacturi mecanice repetate și oferă o rezistență constantă la uzură.
Spre deosebire de garniturile flexibile din cauciuc care se bazează pe rebound elastic, inelele de etanșare PEEK prezintă o rigiditate structurală ridicată, susținând o poziționare precisă pentru structurile de etanșare mecanică dinamică.
Sub sarcini alternative continue și variații de temperatură, materialul evită deformarea permanentă. Menține interfețele de etanșare bine montate pe parcursul ciclurilor lungi de funcționare, ideal pentru arbori rotativi și ansambluri de etanșare cu mișcare liniară.
Caracteristicile naturale de frecare scăzută minimizează uzura feroneriei de împerechere. Pentru echipamentele cu mișcare relativă frecventă, aceste inele de etanșare reduc generarea de particule și se potrivesc condițiilor de lucru fără ulei comune în automatizări și dispozitive medicale.
PEEK menține o formă fizică stabilă atunci când contactează medii hidraulice, fluide de tăiere și soluții ușor corozive. Degradarea și umflarea sunt rareori declanșate de agenți chimici neoxidanți, potrivite echipamentelor de control al fluidelor care funcționează în medii moderat agresive.
Aceste elemente de glisare sunt proiectate pentru configurații de etanșare combinate, inclusiv Stepseals și Glyd Rings, și funcționează întotdeauna împreună cu elastomeri O-ring.
Inelele O furnizează forță de pretensionare constantă, în timp ce suprafețele de alunecare PEEK contactează direct fluidele de proces și omologii de frecare. Aceștia se ocupă de rezistența la uzură la alunecare și de reținerea fluidelor. Astfel de produse sunt aplicate pe scară largă la cilindrii hidraulici alternativi de înaltă presiune și ansamblurile rotative de etanșare.
Odată montate în canelurile desemnate, componentele elastice (inelele O în majoritatea cazurilor) se comprimă și produc forță radială de preîncărcare. Această forță constantă apasă ferm inelul de etanșare PEEK pe suprafața de etanșare de împerechere, fie suprafața exterioară a arborelui, fie peretele interior al cilindrului.
Cu fețe de capăt prelucrate cu precizie, inelele PEEK se potrivesc strâns pentru a umple golurile microscopice și pentru a bloca scurgerile de fluid. Pe măsură ce presiunea medie internă crește, se exercită o compresie mai mare asupra inelului de etanșare. Presiunea de contact între suprafețele potrivite crește în consecință, permițând performanța de etanșare cu autostrângere activată prin presiune.
Părțile elastice produc în mod continuu o presiune de preîncărcare stabilă, menținând inelul de etanșare PEEK strâns lipit de suprafețele de îmbinare în mișcare tot timpul.
Presiunea fluidului din sistem acționează pe partea din spate a fiecărui inel PEEK. Împinge buza de etanșare spre exterior pentru a crește presiunea specifică de contact, formând astfel un efect de etanșare sustenabil de auto-strângere.
O carcasă glisantă PEEK în formă de U acoperă în interior un arc metalic energizat. La instalare, arcul comprimat se extinde spre exterior pentru a sprijini inelul de glisare PEEK deschis, creând preîncărcare de contact inițială pentru etanșare.
Fluctuațiile de temperatură și uzura abrazivă minoră vor apărea după o funcționare prelungită. Arcul intern revine treptat pentru a compensa variațiile dimensionale, iar presiunea de contact de etanșare stabilă poate fi menținută pe tot parcursul ciclului de service.
Tăieturile despicate sunt concepute exclusiv pentru a simplifica instalarea în caneluri de etanșare.
Crestături în spirală:După asamblare și comprimare, două părți ale tăieturii spiralate se deplasează una față de cealaltă și se închid complet. Căile de scurgere sunt în mare măsură eliminate, ceea ce face ca acest design să fie potrivit pentru scenarii de înaltă presiune care necesită scurgeri de lichid aproape de zero.
Tăieri drepte și tăieturi simple în unghi:După instalare, în poziţia crestăturii rămân spaţii de scurgere minute. Aceste stiluri nu sunt aplicabile pentru etanșarea dinamică de înaltă presiune care necesită o scurgere totală zero.
Din acest motiv, inelele despicate în spirală sau inelele solide dintr-o singură bucată, fără fante, rămân alegerea de top pentru aplicațiile de etanșare dinamică de înaltă presiune.
Datorită forțelor combinate ale rezistenței la fluaj, stabilității termice, inerției chimice și rezistenței la abraziune, inelele de etanșare din polieteretercetonă sunt utilizate pe scară largă pentru mașinile industriale premium care funcționează la căldură ridicată, presiune intensă, medii corozive și medii de lucru ultra-curate.
Se aplică în canelurile de etanșare ale cilindrilor hidraulici de înaltă presiune, valvelor servo și distribuitoarelor de supape ca inele de sprijin sau inele de rezervă. Ele blochează eficient extrudarea cauzată de presiunea ridicată a fluidului și prelungesc ciclul de service al componentelor de etanșare potrivite. Pentru condiții de presiune bidirecțională, aceste inele pot fi instalate pe ambele părți ale ansamblului de etanșare.
Se montează în mod obișnuit pe uneltele de fund și ansamblurile de etanșare a capului puțului. Confruntate cu căldură extremă, presiune înaltă și medii de ulei-gaz corozive în fundul gropii, capacitatea lor puternică anti-fluaj garantează o funcționare stabilă pe termen lung. Inelele solide integrate, nedespicate, sunt recomandate cu tărie pentru condiții de funcționare de ultra-înaltă presiune.
Folosit pe camerele de vid și supapele conductelor de gaz de proces. Calitatea PEEK virgin neumplută este obligatorie aici pentru degajarea ultra-scăzută, care protejează etanșările FFKM/O-ring. Variantele PEEK umplute cu carbon sunt interzise în întregime pentru astfel de aplicații.
Instalat pe conectori de reactoare și conducte de filtru de înaltă presiune. Aceste inele mențin performanța stabilă atunci când sunt expuse la acizi, baze și diverși solvenți organici.
Potrivit pentru etanșarea fluidelor de înaltă presiune pe supapele de energie cu hidrogen și echipamentele de testare a stocării energiei.
Ideal pentru ansamblurile de supape de fluid expuse la intervale largi de temperatură și cicluri repetate de sterilizare care necesită standarde stricte de curățenie.
- Concentrat pe inele de etanșare PEEK de înaltă performanță pentru echipamente industriale critice
- Specializat în design personalizat și producție stabilă în masă
- Țintă: rezolvați defecțiunile de etanșare pe care produsele standard nu le pot rezolva
- Garniturile se extrud sau se sparg la presiune mare
- Se deformează, se deformează sau se scurg la temperaturi ridicate
- Corodează sau se umflă în fluide chimice
- Se uzează rapid în mișcare alternativă / rotativă
- Incoerență de dimensiune care provoacă defecțiunea asamblarii
- Timp de oprire neplanificat și cost ridicat de întreținere
- Controlăm stresul rezidual, planeitatea și contracția de cristalizare - factori cheie ignorați de majoritatea furnizorilor
- Garniturile noastre rămân stabile la temperaturi ridicate și presiune ridicată
- Fără deformare rapidă, fără scurgeri, fără zgârieturi pe suprafețele de îmbinare
- Durată de viață mai lungă și mai puține întreruperi de întreținere
- Două procese fiabile: prelucrare CNC de precizie și turnare prin injecție de precizie
- Recoacere obligatorie pentru toate garniturile PEEK pentru a stabiliza dimensiunile
- Controlul calității pe întregul proces de la material la produsul finit
- Inspecție vizuală și dimensională 100% înainte de livrare
- Formule de materiale personalizabile pentru:
- rezistenta la uzura
- rezistenta la coroziune
- performanta de izolare
- Stabil în condiții de lucru dinamice (rotativ / alternativ)
- Compatibilitate chimică excelentă și stabilitate structurală
- Sisteme hidraulice
- Echipamente automate de productie
- Mașini de control al fluidelor medicale
- Instrumente de precizie și automatizări industriale la nivel mondial
- Producător profesionist de componente de etanșare din plastic
- Experiență matură de procesare PEEK
- Calitate stabilă, livrare fiabilă, servicii globale
- Partener pe termen lung pentru clienții industriali care necesită etanșări de înaltă performanță
A1: Nu. PEEK se mândrește cu o rigiditate ridicată, cu aproape deloc elasticitate. Toată preîncărcarea compresivă necesară pentru etanșarea etanșă este furnizată de inele O sau arcuri metalice energizate. PEEK servește doar ca o suprafață de alunecare durabilă, care rezistă la uzură și eroziune chimică.
A2: Într-un interval rezonabil de presiune, mecanismul de auto-strângere crește presiunea de contact și îmbunătățește efectele de etanșare. Odată ce presiunea depășește pragul nominal, garniturile vor fi extrudate și deteriorate fără inele de rezervă montate corespunzător, ceea ce duce la o defecțiune totală a etanșării imediat.
A3: În majoritatea condițiilor de funcționare, acestea funcționează ca componente rigide de susținere și de protecție. Neavând elasticitate intrinsecă, acestea trebuie asamblate alături de garnituri elastice, cum ar fi inelele O, pentru a forma un sistem complet de etanșare.
A4: Nu este deloc sfătuit. Umplerile de carbon prezintă riscuri de degazare și contaminare cu particule. Numai materialul PEEK pur neumplut este permis pentru mediile de producție de semiconductori.
