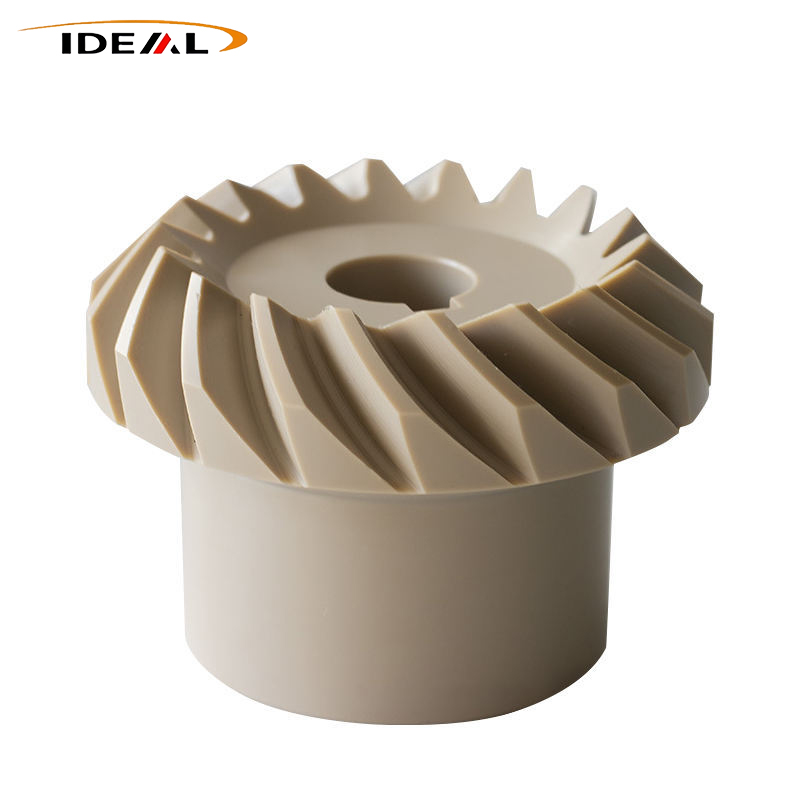

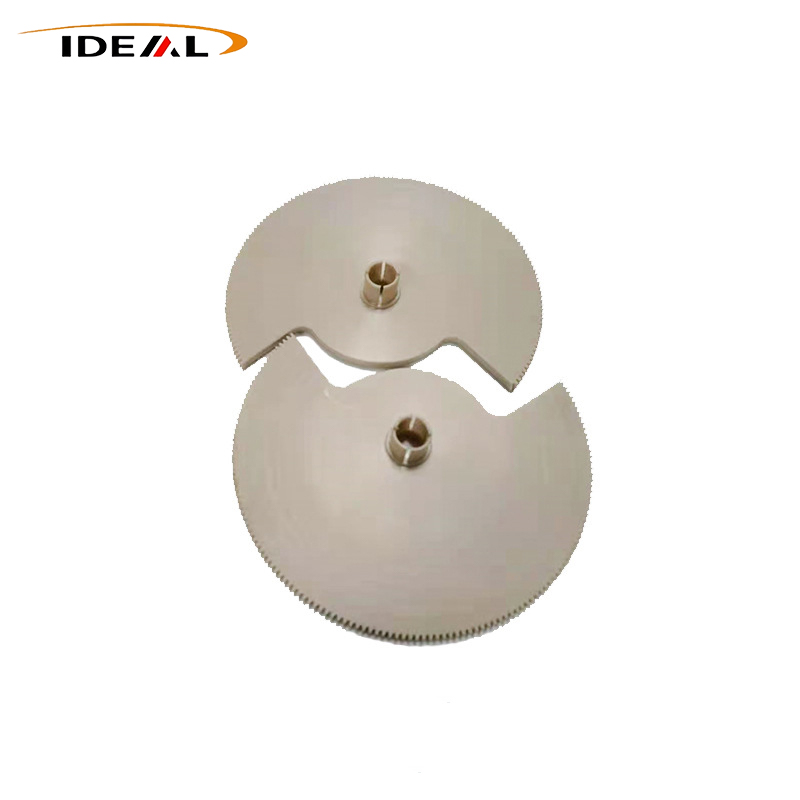

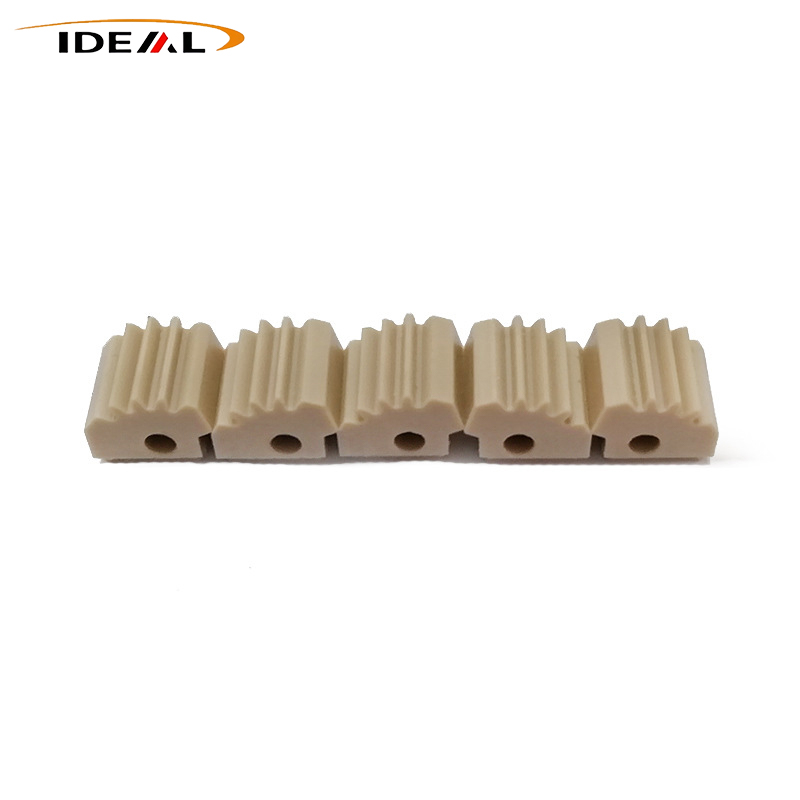

Pinionurile PEEK de înaltă performanță Ideal Plastic sunt angrenaje de antrenare cu module mici pentru sisteme de transmisie de precizie de înaltă calitate. Fiind componenta de bază a puterii de intrare a ansamblurilor de angrenaje, se împerechează de obicei cu angrenaje mai mari, angrenaje melcate și angrenaje elicoidale pentru reducerea vitezei, creșterea vitezei și poziționarea cu precizie. Angrenajele cu pinion de dimensiuni mini se confruntă cu cicluri frecvente de angrenare, cerând rezistență superioară la uzură, rezistență la oboseală și stabilitate dimensională.
Angrenajele cu pinion PEEK oferite de producătorul Ideal Plastic acționează ca angrenajele mici de antrenare în seturile de transmisie de precizie. Cooperează cu roți dințate mari, angrenaje melcate sau angrenaje elicoidale pentru a realiza decelerare, accelerare și transmisie de poziționare precisă.
Spre deosebire de angrenajele standard de dimensiuni mari, angrenajele cu pinion au module mici și profile fine ale dinților, în timp ce trec prin mai multe cicluri de angrenare. Astfel, acestea stabilesc cerințe ridicate pentru rezistența la uzură a materialului, rezistența la oboseală și stabilitatea dimensională.
1. Pinion din metal tradițional: zgomot puternic de rulare, ruginire ușoară și inerție de rotație mare
2. Pinion din nailon / POM: rezistență slabă la temperaturi înalte, uzură rapidă și pierdere rapidă de precizie
Datorită proprietăților remarcabile ale polimerului PEEK, PEEK Pinion Gear rezolvă punctele dureroase majore ale transmisiei miniaturale de înaltă frecvență. Acceptă servicii de lungă durată silențioase, fără întreținere, cu o precizie stabilă și devine o parte de actualizare critică pentru automatizarea de precizie, sistemele robotice și dispozitivele medicale.
Fabricarea angrenajului cu pinion PEEK cu module mici este dificilă din punct de vedere tehnic. Defectele obișnuite de producție includ umplerea incompletă a cavității, deformarea formei, stresul rezidual și fisurile din rădăcină. Adoptăm două procese mature independente pentru a se potrivi cu diferite cerințe de precizie și volume de comenzi.
Produsul depășește defectele tipice ale angrenajelor miniaturale din metal, nailon și POM. Sprijinite de frezați CNC pe 5 axe și turnare prin injecție la temperatură înaltă și presiune, acestea oferă o funcționare pe termen lung silențioasă, fără întreținere și stabilă de precizie pentru automatizări, roboti și utilaje medicale în condiții dure de lucru.
Acest proces este orientat către comenzi personalizate de înaltă precizie, în special pentru angrenaje nestandard cu module mici utilizate în instrumente medicale și echipamente de cercetare de precizie.
1. Frezele speciale miniaturale cu taiere efectuează tăierea fină; alocația de prelucrare rezervată pentru finisarea secundară controlează strict eroarea profilului dinților și concentricitatea.Optimizat pentru producția în masă a angrenajului cu pinion PEEK cu specificații standard.
Împotriva vâscozității ridicate a PEEK și a fluidității slabe a topiturii, adoptăm o plastificare precisă de 360-400 ℃, formare la temperatură înaltă a matriței 160-180 ℃, menținerea presiunii segmentate și răcirea controlată. Acest proces rezolvă în mod eficient problemele tipice de turnare: umplerea insuficientă a cavităților mici ale dinților, cavitățile de contracție, liniile de sudură și deviația dimensională. Pinionurile de ieșire au o densitate uniformă, profiluri dentare pline și o consistență excelentă a lotului.
Toate angrenajele din PEEK finite trec prin lustruire fină a suprafeței dinților, calibrare a circularității, stabilizare a tensiunii și inspecție la dimensiune completă. Procedurile de calitate stricte asigură o îmbinare lină, toleranțe unificate și performanță de rulare fiabilă pe termen lung. GuangZhou IDEAL deține o experiență de peste 15 ani în producția de componente PEEK. Atelierul nostru este echipat cu mai multe centre de prelucrare cu 5 axe și mașini-unelte CNC, acoperind procesarea CNC personalizată și dezvoltarea matriței.
Am optimizat ambele fluxuri de lucru de producție:
1. Partea turnării prin injecție: design cu canal cald la temperatură înaltă, umplere lentă segmentată și menținere la presiune înaltă în gradient, soluționând fluiditatea slabă a topiturii, subumplerea micro-dinților, contracția neuniformă, excentricitatea pinionului, deformarea și concentricitatea slabă.
2. Partea de prelucrare CNC: freze de tăiat miniaturale cu acoperire specială, tăiere cu temperatură controlată la viteză redusă plus recoacere cu gradient de 100%. Preveniți aderența termică a frezei, returul elastic al profilului dinților, bavurile, zgârieturile rădăcinii și lărgirea alezajului cauzată de stres, schimbarea pasului, creșterea jocului și alunecarea transmisiei.
|
Articol |
Detalii |
|---|---|
| Nume produs | Pinion Pinion PEEK |
| Material | PEEK pur, PEEK ranforsat cu fibra de sticla, PEEK ranforsat cu fibra de carbon, PEEK medical/alimentar |
| Culoare | Negru, Bej |
| Module standard | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Gama de numărare a dinților | 10T-80T; număr de dinți foarte mic/mari personalizabil |
| Unghiul de presiune | Standard 20°; Unghiuri speciale de 14,5°, 25° disponibile la cerere |
| Tipuri de găuri interioare | gaură rotundă, gaură de tip D, gaură pentru cheie, gaură în trepte; personalizabil |
| Gama de diametre exterioare | 3mm-80mm |
| Precizia de prelucrare | ±0,01 mm; precizie ultra-înaltă de până la ±0,005 mm |
| Exemplu de politică | De negociat |
| Serviciu personalizat | Modul non-standard, număr special de dinți, grosime, structură excentrică, dimensiune neregulată suportată |
Pinion Gear PEEK funcționează în condiții dure de funcționare: rotație de mare viteză, angrenare frecventă și presiune mare de frecare a unității. Precizia generală, durata de viață, nivelul de zgomot și stabilitatea întregii mașini se bazează în mare măsură pe performanța angrenajului pinion.
PEEK dispune de o capacitate remarcabilă împotriva curgerii la temperaturi înalte. În condiții de angrenare de mare viteză pe termen lung sau în medii calde închise, cum ar fi cabinele motoarelor și echipamentele de producție de încălzire, angrenajele cu pinion păstrează profilele dinților intacte, dimensiunea stabilă a alezajului și chiar distanța dintre dinți. Nu are loc nicio compensare de precizie sau slăbire structurală în condiții prelungite de încărcare la temperatură ridicată.
Cu autolubrifiere solidă intrinsecă și coeficient de frecare scăzut, angrenajele din PEEK suportă funcționarea uscată cu ciclu lung, fără alimentare cu ulei, eliminând întreținerea de rutină a grăsimii. În condiții de pornire-oprire repetă și de îmbinare continuă, ele generează praf abraziv minim, riscuri mai mici de blocare și uzură treptată și reduc costurile de defecțiuni mecanice și de întreținere post-vânzare.
În comparație cu pinioanele metalice, pinionul PEEK realizează o reducere a greutății cu peste 70%. Inerția de rotație ultra-scăzută reduce foarte mult întârzierea răspunsului pornire-oprire și oferă o mișcare dinamică sensibilă. Îndeplinește cerințele de control dinamic de înaltă precizie ale roboților, pieselor servo miniaturale și dispozitivelor de reglare fină, reparând dezavantajele angrenajelor metalice, inclusiv inerția mare, pornirea-oprire sacadată, micro-ajustarea inexactă și consumul ridicat de energie.
PEEK deține o inerție chimică ridicată. Rezistă la eroziunea de lungă durată din cauza uleiului de motor, a lichidului de răcire, a solvenților acizi-alcalini, a aerului umed și a stropii marin. Spre deosebire de angrenajele metalice predispuse la rugină și angrenajele din plastic obișnuite sensibile la umiditate, angrenajul PEEK menține performanțe stabile în scenarii de prelucrare chimică, protecția mediului, marine și vehicule.
Rata de absorbție a apei este sub 0,05%, abia influențată de schimbările de umiditate ambientală. În condiții de alternanță cald-rece, condiții umede și oboseală de lungă durată, evită umflarea dinților, blocarea angrenajului și mărirea decalajului. Precizia transmisiei rămâne constantă pe tot parcursul ciclului de service.
Designul optimizat al arcului dentar-rădăcină plus stabilizarea profesională a recoacerii elimină concentrarea tensiunilor interne și formează o structură interioară uniformă densă. Când se confruntă cu pornire-oprire frecventă, mișcare alternativă de mare viteză și impact mecanic instantaneu, angrenajul pinion PEEK prezintă rezistență structurală ridicată și performanță anti-oboseală. Crăparea și spargerea dinților apar rar, prelungind durata de viață totală a ansamblurilor de transmisie.
Combinând rezistența la temperatură înaltă, rezistența ridicată la uzură pentru angrenaje frecvente, autolubrificarea fără întreținere, designul ușor cu inerție scăzută, funcționarea cu zgomot redus și precizia dimensională stabilă, angrenajele PEEK cu pinion se aplică pe scară largă în dispozitivele mecanice de înaltă precizie compacte, ușoare și care funcționează continuu. Sunt înlocuitori ideali pentru angrenajele miniaturale din metal / nailon / POM cu uzură rapidă, predispuse la deformare și zgomotoase.
· Echipamente de automatizare industrială și dispozitive de control al mișcării de precizie
· Roboți inteligenți și sisteme mecanice automate
· Echipamente medicale de înaltă precizie
· Unități la bord pentru automobile și vehicule cu energie nouă
· Electronică de precizie și instalații de producție de semiconductori
· Instalații de uscare la temperatură ridicată, procesare chimică și protecția mediului anticoroziv
GuangZhou IDEAL se concentrează pe cercetare și dezvoltare și producția de componente de transmisie de înaltă precizie realizate din materiale plastice inginerești de înaltă performanță. Rezolvăm probleme obișnuite în industria angrenajelor miniaturale: umplerea incompletă a turnării, deformarea declanșată de solicitări, atenuare de precizie, uzură rapidă în condiții de ochiuri frecvente și consistență instabilă a lotului.
· Selecție completă de materiale PEEK: PEEK pur, armat cu fibră de sticlă, armat cu fibră de carbon, calitate medicală și calitate alimentară, care se adaptează la diverse condiții dure (temperatură ridicată, îmbinare frecventă, zgomot redus, anticoroziune, camere curate, proiecte ușoare).
· Producție standardizată ISO, certificări complete orientate spre export și cicluri de livrare stabile.
· Deserviți cumpărători industriali B2B la nivel mondial cu angrenaje PEEK durabile, rentabile, personalizate și la comandă în bloc.
· Clienții pot furniza desene de proiectare, mostre fizice sau parametri de stare de lucru pentru soluții personalizate și cotații precise.
Moduri de cooperare disponibile: personalizare bazată pe desen, dezvoltare de mostre, producție CNC cu 5 axe în loturi mici, producție în masă prin injecție, comenzi de export OEM și ODM.
A1: Pinionurile tradiționale din nailon și POM au rezistență limitată la căldură. Peste 100°C, se înmoaie treptat și se uzează puternic. Operarea frecventă poate cauza fracturi ale dintelui și extinderea spațiului de plasare, ceea ce duce la defectarea preciziei.
Prin contrast, PEEK Pinion Gear funcționează stabil în mediu continuu cu temperaturi ridicate de 260°C. Proprietățile sale anti-fluaj, anti-oboseală și rezistente la uzură depășesc cu mult plasticul obișnuit, oferind o stabilitate de precizie mai mare și o durată de viață mai lungă pentru sistemele miniaturale de transmisie de înaltă frecvență.
A2: Acceptăm servicii de personalizare non-standard cu sferă completă. În conformitate cu desenele CAD ale clienților, mostrele fizice și parametrii actuali ai condițiilor de lucru, putem dezvolta angrenaje cu pinion din diferite module nestandard, numărări speciale de dinți, structuri excentrice și dimensiuni neregulate. Susținem procesarea prototipurilor în loturi mici, precum și producția de masă în volum mare și cooperarea OEM/ODM.
