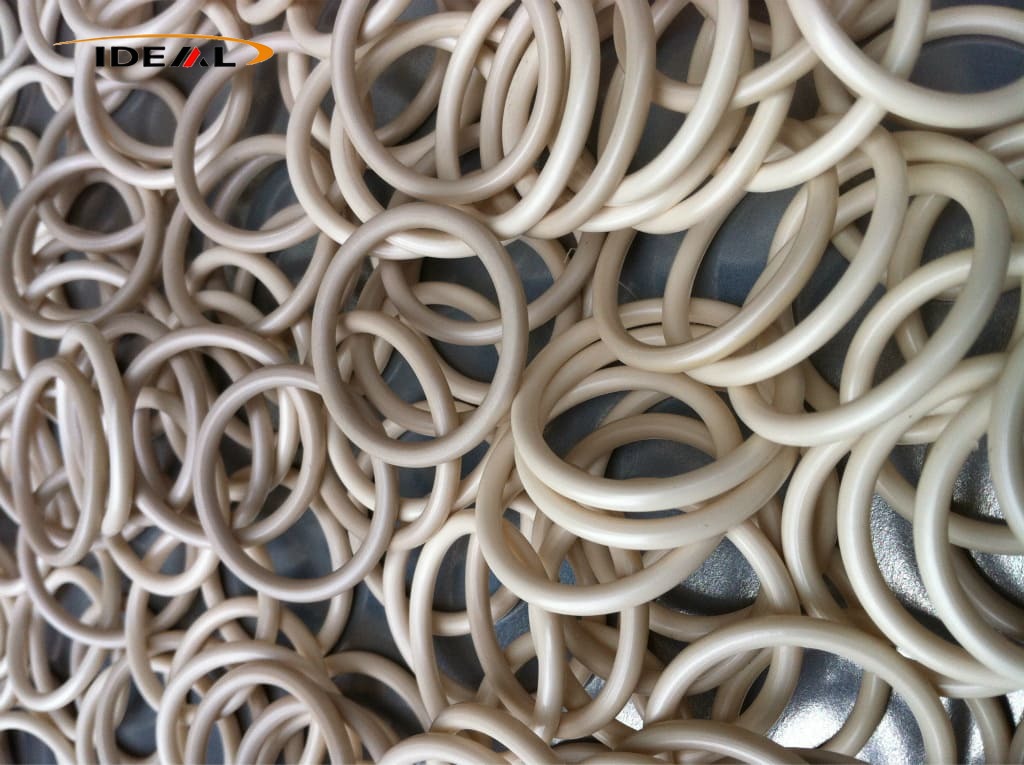

Ideal Plastic oferă inele O PEEK în specificațiile standard AS568 și GB, precum și dimensiuni personalizate nestandard. Disponibil în PEEK virgin și grade modificate - cum ar fi fibra de carbon sau umplute cu grafit - aceste inele O sunt fabricate folosind o combinație de prelucrare CNC de precizie și turnare prin injecție la temperatură înaltă. Un proces cuprinzător de recoacere cu eliberare a tensiunilor elimină în mod eficient probleme precum deformarea, umflarea și scurgerile cauzate de ciclul termic, asigurând precizie dimensională și stabilitate mult superioară garniturii standard din plastic. Obțineți o cotație!
Inelele O PEEK furnizate de producătorul Ideal Plastic sunt componente rigide de etanșare statică de precizie. Sunt proiectate în principal pentru etanșarea statică și etanșarea cu micro-mișcare cu viteză mică și cursă scurtă, capabile să îndeplinească cerințele de etanșare în condiții extreme de lucru.
Ele umplu cu precizie golurile dintre piesele de împerechere pentru a preveni în mod eficient scurgerile de lichid, evadarea gazului și pierderea de vid. Între timp, blochează pătrunderea prafului extern, impurităților și contaminanților în echipament, asigurând o performanță generală de etanșare fiabilă.
Prezintate cu o formă de buclă rotundă și secțiune transversală circulară, inelele O PEEK necesită caneluri standard pentru inele O preprelucrate pe echipament pentru instalare. Fabricate în conformitate cu standardele americane AS568 și standardele metrice naționale, ele susțin producția standardizată la scară largă cu compatibilitate universală excelentă.
Inelele O PEEK sunt fundamental diferite de garniturile PEEK și nu pot fi înlocuite în mod arbitrar. Inelele O PEEK sunt aplicate pentru etanșarea tip canelură pentru a obține o etanșare statică stabilă și o etanșare dinamică ușoară. În schimb, garniturile PEEK prezintă contururi flexibile, opțiuni diverse de grosimi și profile personalizabile. Acestea realizează etanșarea pe suprafețe mari prin compresia suprafeței flanșei și sunt potrivite pentru diferite suprafețe de etanșare cu flanșă plană largi.
Este strict interzisă înlocuirea garniturilor de flanșă cu inele O PEEK. Zona de contact ultra-mică a inelelor O va provoca o compresie neuniformă pe suprafețele flanșelor și va crește foarte mult riscul de defecțiune a etanșării.
Fabricat din material PEEK de înaltă calitate, produsul are un punct de topire ridicat, o fluiditate slabă a topiturii și o contracție evidentă de cristalizare, oferind stabilitate structurală ridicată și adaptabilitate la condițiile dure de lucru industriale.
Ca piese de etanșare statică rigidă de precizie, produsele sunt aplicabile etanșării statice și etanșării cu micro-mișcare cu viteză redusă în condiții extreme. Ele previn în mod fiabil scurgerile de lichid și gaze, evită pierderile de vid și izolează contaminanții externi, menținând performanța de etanșare stabilă pe termen lung.
Adoptând o structură circulară standardizată cu secțiune transversală rotundă, inelele O se potrivesc perfect în canelurile inelare standard. Contactul intern strâns asigură etanșarea statică stabilă și efecte de etanșare dinamice ușoare.
Fabricate strict în conformitate cu standardele americane AS568 și standardele metrice naționale, produsele au specificații unificate, susținând producția standardizată industrială la scară largă, cu o puternică universalitate și adaptabilitate.
Inelele O PEEK și garniturile PEEK au o poziție distinctă de aplicare. Inelele O sunt specializate pentru scenarii de etanșare de tip canelură, în timp ce garniturile PEEK personalizabile se adaptează la etanșarea cu flanșe plate pe suprafețe mari. Înlocuirea arbitrară este interzisă pentru a evita riscurile de defectare a etanșării.
Beneficiind de proprietățile inerente ale materialului PEEK, produsele au rezistență la temperaturi ridicate datorită punctului de topire ridicat. Fluiditatea slabă a topiturii și contracția semnificativă de cristalizare asigură o stabilitate structurală ridicată, potrivită pentru funcționare pe termen lung în medii industriale complexe și dure.
Structura de etanșare profesională de tip canelură asigură o compresie uniformă și o fixare strânsă. Diferit de modul de compresie plat al garniturii, evită efectiv stresul neuniform pe suprafețele flanșelor și elimină pericolele ascunse de scurgere și defecțiune a etanșării.
|
Articol
|
Caietul de sarcini
|
|---|---|
|
Numele produsului
|
Inele O-ring PEEK (polieter eter cetonă).
|
|
Material
|
PEEK neumplut, PEEK umplut cu carbon, PEEK umplut cu grafit/PTFE
|
|
Culoare
|
Negru, Bej
|
|
Diametrul secțiunii transversale standard US AS568
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Diametrul secțiunii transversale
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Serviciu de mostre
|
De negociat
|
|
Certificari
|
ISO9001, RoHS, REACH
|
|
Clasificare standard de mărime
|
Inele O-ring PEEK standard US AS568, inele O-ring PEEK standard GB/T 3452.1, personalizare non-standard
|
În comparație cu materialele plastice de uz general, fabricarea inelelor O PEEK prezintă bariere tehnice mult mai mari. Două procese mature de producție în masă domină industria: prelucrarea CNC de precizie și turnarea prin injecție de precizie la temperatură înaltă. Cele două metode diferă foarte mult în ceea ce privește caracteristicile pieselor finite, volumele de comandă adecvate și intervalele de costuri generale.
|
Modul de procesare
|
Descriere detaliată
|
|---|---|
|
Flux de lucru complet de producție
|
Începeți cu inspecția de calitate a materialelor din tijă și tablă PEEK pur importate. Semifabricatele sunt supuse unui tratament de pre-coacere pentru a elimina în prealabil stresul intern al materiei prime. După strunjirea CNC preliminară pentru a forma semifabricate inelare, se efectuează strunjirea de precizie pentru a optimiza profilul secțiunii transversale, urmată de calibrarea concentricității. Toate piesele de prelucrat vor primi o recoacere secundară de reducere a tensiunii pentru a elimina stresul rezidual de tăiere, apoi vor trece prin lustruirea suprafeței, îndepărtarea bavurilor și testarea dimensională completă înainte de livrare.
|
|
Provocări cheie de procesare
|
Piesele PEEK inelare cu pereți subțiri sunt fragile din punct de vedere structural. Metodele convenționale de prindere și tăiere provoacă cu ușurință vibrații mecanice și deformare elastică. După eliberarea dispozitivului de fixare, revenirea materialului va duce la nerotunzi, distorsiuni ovale și forme neregulate, rezultând o precizie slabă a asamblarii și riscuri ascunse de scurgeri de etanșare.
|
|
Soluții de optimizare personalizate
|
Echipați dispozitive moi flexibile personalizate pentru a dispersa presiunea concentrată de prindere și pentru a evita deformarea locală prin extrudare. Adoptați poziționarea suportului pe suprafețe mari pentru a îmbunătăți stabilitatea generală a piesei de prelucrat în timpul procesării. Potriviți instrumentele de tăiere speciale PEEK profesionale și reduceți viteza de avans pentru a slăbi impactul de tăiere și vibrațiile. Implementați slăbirea treptată a dispozitivului de fixare după prelucrare pentru a preveni eliberarea bruscă a tensiunii și deformarea permanentă a piesei.
|
|
Modul de procesare
|
Descriere detaliată
|
|---|---|
|
Procedura standard de turnare
|
Peleții PEEK sunt complet uscati și dezumidificați pentru a elimina defectele de umiditate. Materiile prime sunt topite uniform în butoi la o temperatură constantă de 360–400°C, apoi injectate la presiune mare într-o matriță cu temperatură constantă (180–210°C). Se aplică o menținere precisă a presiunii pentru a standardiza cristalizarea materialului, urmată de o răcire lentă gradată. După demulare, toate piesele sunt supuse reducerii tensiunilor de recoacere unificate, tăierii rapid și verificării dimensionale cuprinzătoare pentru a asigura produse finite calificate.
|
|
Dificultăți inerente ale procesului
|
Materialul PEEK are o cristalinitate ridicată și o contracție continuă în timpul fazei de răcire și modelare. Ușoare fluctuații ale temperaturii de turnare vor cauza direct contracția inconsecventă a diametrului interior și a diametrului cordonului, rezultând o toleranță dimensională instabilă și o uniformitate slabă a lotului de inele O finite.
|
|
Măsuri de control de precizie
|
Implementați controlul temperaturii constante în buclă închisă atât pentru butoi, cât și pentru matriță, pentru a bloca în mod constant intervalul de temperatură și pentru a minimiza variația termică. Reglați fin timpul de menținere a presiunii și parametrii ciclului de răcire pentru a echilibra viteza de cristalizare a materialului și rata de contracție în toate direcțiile. Uniformizează stresul intern al produselor finite prin tratament de recoacere post-turnare, îmbunătățind fundamental stabilitatea dimensională a inelelor O PEEK produse în masă.
|
Prelucrate din material PEEK virgin solid, inelele O PEEK sunt componente rigide de etanșare statică de precizie. Diferite de garniturile elastice fabricate din cauciuc, nailon, POM sau PTFE standard, acestea oferă o capacitate de etanșare de încredere în medii dure în care materialele de etanșare tradiționale se luptă să mențină performanța.
Susținut de o compoziție moleculară stabilă, PEEK rezistă remarcabil la fluaj. Tratamentul de recoacere îndepărtează stresul rezidual intern, permițând acestor inele O să mențină un contact strâns cu suprafețele de etanșare pe fondul temperaturilor fluctuante și presiunii continue. Ciclurile de întreținere a echipamentelor pot fi extinse foarte mult.
Materialul tolerează o gamă largă de lubrifianți, lichide de răcire și fluide hidraulice. Evita umflarea, dizolvarea sau fragilizarea atunci cand este expus la substante usoare corozive, potrivite punctelor de etansare statica pe conductele chimice si sistemele de procesare a fluidelor.
Instalate în camerele de încălzire și echipamentele cu schimbări frecvente de temperatură, inelele O PEEK nu se înmoaie și nu se deformează ca materialele plastice obișnuite. Forma originală a secțiunii transversale este păstrată sub sarcină, prevenind extinderea golului de etanșare și scurgerile persistente în condiții statice de temperatură înaltă.
Rășina de bază PEEK nu conține plastifianți sau aditivi volatili. Eliberarea volatilă rămâne minimă la temperaturi ridicate, eliminând contaminarea cu particule din interiorul camerelor sigilate. Această proprietate face ca inelele O PEEK să fie utilizate pe scară largă pentru echipamentele de procesare a plachetelor semiconductoare, vasele de vid și mașinile de sterilizare medicală.
Clasificate ca etanșări statice rigide de precizie, inelele O PEEK se remarcă prin toleranță la temperaturi ridicate, rezistență remarcabilă la fluaj, inerție chimică, degajare scăzută de gaze și auto-lubrificare inerentă. Acestea sunt concepute în principal pentru etanșarea statică și etanșarea cu piston cu cursă scurtă și cu viteză redusă și nu sunt potrivite pentru serviciile de etanșare dinamică cu piston dinamic de înaltă frecvență și cursă lungă.
PEEK de calitate Virgin are o volatilitate ultra-scăzută pentru a evita contaminarea camerei și rezistă micro-scurgerii induse de fluaj în timpul funcționării cu vid de lungă durată.
Aceste dispozitive funcționează cu o mișcare ușoară continuă și cicluri de pornire-oprire intermitente, în care reumplerile regulate cu grăsime nu sunt practice. Proprietatea naturală de auto-lubrifiere a PEEK permite o funcționare fără întreținere.
Echipamentele se confruntă cu fluctuații drastice de temperatură și expunere la mediu chimic; garniturile standard din plastic se umfla si se degradeaza usor in astfel de medii.
Susține temperaturi ciclice cuprinse între -60°C și 260°C și rezistă la deformare și scurgeri pe fondul alternanței termice repetate.
- Specializată în inele O PEEK personalizate (elemente de etanșare din plastic rigid)
- Proiectat pentru medii cu temperatură înaltă, presiune înaltă, vid și medii corozive
- Inlocuieste garniturile traditionale din cauciuc pentru conditii extreme de lucru
- Elimină scurgerile ascunse și defecțiunea intermitentă a etanșării
- Rezistă la deformarea prin fluaj la căldură ridicată pe termen lung
- Reduce degajarea volatilă și contaminarea cu particule în vid
- Asigură performanță stabilă de etanșare în echipamentele critice
- Folosește numai rășină PEEK virgină 100%.
- Fără materiale reciclate pentru aplicații semiconductoare, medicale și curate
- Materiale selectate în funcție de condițiile de lucru, nevoile de precizie și volumul comenzii
- Eliberare redusă de gaze, eliminare de particule zero, respectând standarde stricte de curățenie
- Fabricat după desenele clientului sau specificațiile standard: AS568 / GB/T3452
- Control strict al diametrului interior (ID) și al diametrului cablului
- Suprafata de etansare curbata fara zgarieturi, zgarieturi, pori, fisuri si incluziuni
- Fără bavuri, bliț sau semne vizibile de scule
- Linii de despărțire a matriței situate departe de zonele de etanșare (pentru piese turnate)
- Recoacere obligatorie pentru toate inelele O-ring PEEK de înaltă calitate
- Elimina stresul rezidual de la prelucrare si turnare
- Previne deformarea, mărirea golului și scurgerile cauzate de ciclul termic
- Asigură stabilitate dimensională pe termen lung
- Ateliere interne CNC de precizie
- Suporta personalizarea prin desene sau mostre
- Capabil atât pentru prelucrare CNC, cât și pentru turnare prin injecție de precizie
- Calitate constantă pentru loturi mici și producție de masă
- Echipamente de fabricare a semiconductoarelor
- Dispozitive medicale si sisteme de sterilizare
- Camere de vid înalt și componente
- Noi instrumente energetice, chimice și de precizie
- Produse exportate la nivel global
- Deservește clienți internaționali din industriile de echipamente de ultimă generație
- Concentrați-vă pe parteneriate de etanșare pe termen lung, stabile și de încredere
A1: Prelucrarea CNC nu necesită matrițe personalizate și oferă timpi de realizare mai rapidi. Suportă dimensiuni personalizate complet non-standard și oferă un control mai strict al tensiunii, perfect potrivit pentru mostre, comenzi de loturi mici, precum și aplicații de etanșare de înaltă precizie în domeniile semiconductoare și medicale. Turnarea prin injecție este rentabilă pentru comenzile de volum mare de dimensiuni standard, deși se aplică taxe de matriță și timpii de livrare sunt mai lungi. Puteți împărtăși desenele dvs., cantitatea de comandă și condițiile de lucru și vă vom recomanda cea mai potrivită soluție de producție în consecință.
A2: Recoacerea este recomandată cu tărie pentru etanșările instalate în medii cu temperatură înaltă, vid sau sub presiune continuă. Pentru aplicații generale la temperatura camerei cu presiune scăzută, procesul poate fi omis pentru a reduce costurile după evaluarea dvs.
A3: Patru cauze principale comune sunt enumerate mai jos:
① Canelurile sunt proiectate pentru a se potrivi cu inele O din cauciuc, ceea ce duce la rate de compresie nepotrivite;
② Garniturile opresc tratamentul de recoacere și se deformează treptat pe măsură ce se eliberează tensiunile reziduale în condiții de funcționare;
③ Urme vizibile de scule sau bavuri există pe suprafețele de etanșare;
④ Precizie slabă de prelucrare a canelurilor echipamentelor.
Vă rugăm să furnizați parametrii dvs. de funcționare și desenele canelurilor, iar noi vom analiza problema și vom propune soluții țintite.
A4: Este necesară o evaluare atentă pentru scenariile cu impact puternic continuu și vibrații severe de înaltă frecvență. PEEK are rigiditate ridicată, dar elasticitate scăzută, așa că funcționează cel mai bine pentru etanșarea statică. Pentru mediile cu vibrații puternice, vă sugerăm optimizarea structurilor canelurilor sau explorarea gradelor PEEK modificate umplute ca alternative.
