Descriere produs

Garniturile PEEK sunt componente de etanșare de precizie fabricate din polieteretercetonă de înaltă performanță, clasificate ca sigilii din plastic special de inginerie premium. Spre deosebire de garniturile realizate din cauciuc, PTFE sau nailon, acestea oferă un amestec echilibrat de rigiditate, stabilitate dimensională constantă și performanță de etanșare fiabilă. Sunt utilizate pe scară largă pentru etanșarea statică, amortizarea distanței și izolarea electrică în condiții de lucru solicitante, inclusiv temperaturi ridicate, coroziune chimică intensă, medii cu vid și mișcări frecvente alternative.

Clasificate ca piese de etanșare statică plate, garniturile de polieteretercetonă (PEEK) servesc unui scop principal: etanșarea interfeței pentru a bloca scurgerile de lichid și gaz. Funcția lor diferă distinct de șaibe PEEK, care sunt proiectate pentru distanțare, suport de sarcină, reducerea frecării, izolație și chiar dispersia presiunii bolțurilor. Cele mai multe vin în forme de foi subțiri. Contactul strâns între planurile lor de sus și de jos și fețele flanșei creează efectul de etanșare.

Spre deosebire de etanșările elastice, cum ar fi inelele O, acestea sunt componente rigide și semirigide, fără capacitate inerentă de rebound. Etanșarea se realizează în întregime prin forța de preîncărcare a asamblarii.

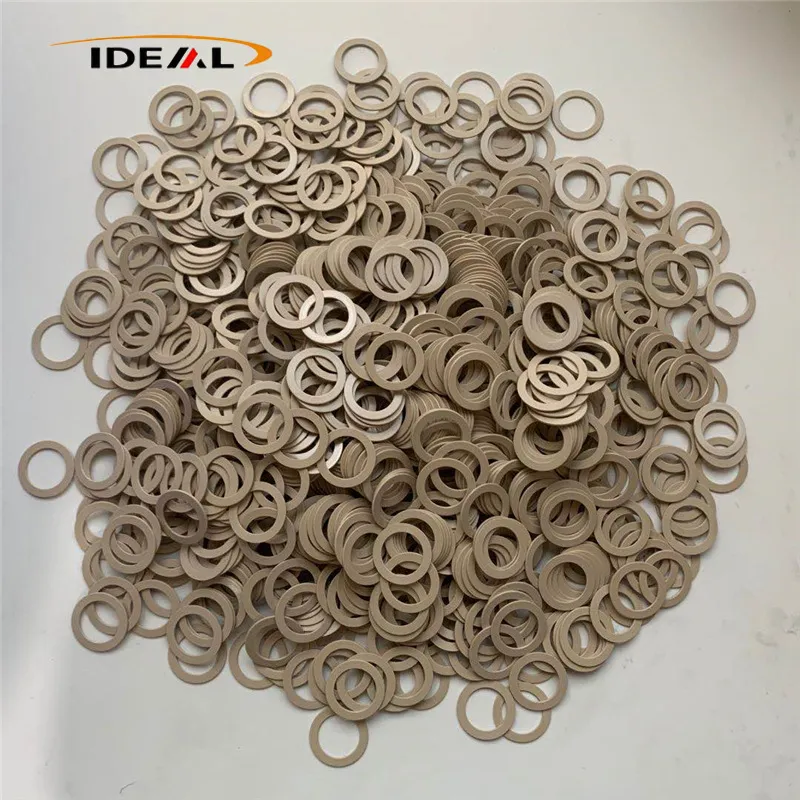

PEEK gaskets

Clasificarea produsului și funcțional

Inelele PEEK reprezintă o familie largă de componente polimerice circulare, în locul unei singure piese industriale de tip fix. Fabricate cu geometrii rotunde uniforme, aceste piese PEEK sunt diferențiate funcțional pentru a satisface diverse scenarii industriale de etanșare și poziționare mecanică. Gama noastră cuprinzătoare de produse acoperă o gamă completă de specificații principale:

Șaibe și garnituri PEEK
Inele de rezervă PEEK
Inele de etanșare PEEK
Inele de sprijin PEEK

Fiecare tip de inel PEEK servește unui scop unic, țintit în sistemele de etanșare integrate, lucrând în colaborare pentru a oferi o funcționare stabilă și fiabilă a echipamentului:

Inele de rezervă PEEK: protejează eficient inelele O și elementele principale de etanșare de deformarea prin extrudare și defecțiune în condiții de operare extreme de înaltă presiune
Inele de etanșare PEEK: servesc ca strat de izolare a miezului pentru a intercepta mediile lichide și gazoase, oprind scurgerile între sisteme.
Inele O: Oferă forță de compresie elastică susținută, asigurând stabilitate de etanșare etanșă pe termen lung pentru ansamblurile mecanice

Performanță auto-lubrifiantă și anti-uzură

Inelele PEEK sunt utilizate pe scară largă ca garnituri de izolare și inserții de uzură pentru perechile de frecare, instalate între arborii rotativi și cavitățile echipamentului. Folosind caracteristicile inerente de auto-lubrifiere ale PEEK, aceste inele permit o funcționare fiabilă cu frecare uscată, fără ulei, aducând beneficii mecanice substanțiale:

Minimizați frecarea suprafeței și uzura progresivă a componentelor
Protejați arborii metalici de mare valoare și carcasele echipamentelor de deteriorarea prin abraziune
Reduceți zgomotul mecanic de funcționare pentru o funcționare mai lină a echipamentului
Extindeți durata de viață generală a sistemelor rotative și de transmisie

Poziționare de înaltă precizie și stabilitate dimensională extremă

Servind ca coliere de limită de înaltă stabilitate și inele elastice anti-deplasare, inelele PEEK oferă o poziționare mecanică precisă. Echipate cu o rezistență excepțională la curajul, ele mențin precizia dimensională rigidă în medii susținute de temperatură ridicată și presiune înaltă, cu punctele forte principale ca mai jos:

Restricționați efectiv mișcarea axială a pieselor în mișcare și stabilizați jocurile de ansamblu
Păstrați integritatea dimensională completă la sarcini de lucru extreme prelungite
Eliminați decalajul piesei și deviația de poziție în timpul funcționării echipamentelor cu ciclu lung
Mențineți în mod constant precizia de potrivire mecanică de înaltă precizie

Puncte forte ale aplicațiilor industriale versatile

Depășind omologii tradiționali din metal, inelele PEEK oferă durabilitate superioară a mediului și adaptabilitate la mai multe scenarii, potrivite pentru medii de operare industriale riguroase. Avantajele de bază ale aplicației includ:

Asistență la etanșare și reducere a vibrațiilor: optimizat pentru pompe, supape și echipamente rotative pentru a crește etanșeitatea etanșării în timp ce absorbi vibrațiile și scad zgomotul de rulare
Rezistență chimică largă: Rezistă la eroziunea de la ulei hidraulic, lichid de răcire, acid slab, alcali slab și spray de sare
Protecția componentelor de bază: Izolați și protejați părțile cheie interne ale sistemelor de fluide chimice și ale mașinilor marine offshore
Alternativă fără rugină: evitați complet ruginirea și eșecul de oxidare inerent inelelor metalice

Proprietățile materialelor și tehnologiile profesionale de fabricație

Trăsăturile inerente ale materialului PEEK - punct de topire ridicat, vâscozitate ridicată la topire și viteză rapidă de cristalizare - induc cu ușurință stres rezidual intern, urme de scufundare, deformare a formei și circularitate slabă în timpul procesării de precizie. Pentru a elimina defectele inerente ale materialului și pentru a obține o consistență dimensională pe termen lung, adoptăm două soluții de producție mature, standardizate în proces: prelucrare CNC de precizie și turnare prin injecție de precizie la temperatură înaltă.

1 Prelucrare CNC de precizie (cu recoacere profesională pentru eliberarea tensiunii)

Prelucrarea CNC combinată cu recoacere dedicată pentru eliberarea tensiunilor este procesul nostru de producție premium pentru componente critice cu specificații înalte, adoptat pe scară largă pentru producția de inele PEEK de înaltă precizie. Scenariile aplicabile, punctele dure de procesare și soluțiile noastre tehnice optimizate sunt sortate în tabelul de mai jos:

Articol	Detalii
Scenarii aplicabile	Accesorii pentru camerele de vid, piese de echipamente semiconductoare, componente de etanșare de înaltă precizie, garnituri personalizate ultra-subțiri cu formă specială și piese complexe cu găuri multiple; oferă dimensiuni ultra-precise, control ultra-strâns al toleranței și consistență excelentă a planeității
Riscuri de procesare și cauze de eșec	Tensiunea internă reziduală este generată de căldura de frecare de tăiere, presiunea de strângere mecanică și tăierea stratificată nerezonabilă. Tensiunea acumulată cauzează deformarea post-procesare, degradarea planeității și deviația dimensională. Produsele pot trece inspecția inițială, dar se deformează treptat după cicluri termice repetate, ducând în cele din urmă la scurgeri de etanșare
Soluții standard de optimizare	1. Optimizați parametrii de tăiere cu viteză de avans redusă și frezare segmentată pentru a reduce solicitarea instantanee de tăiere 2. Adoptați îmbătrânirea naturală la temperatura camerei după prelucrarea brută înainte de a termina tăierea de precizie 3. Implementați dispozitive de prindere flexibile pentru garniturile ultra-subțiri pentru a evita deformarea rigidă a strângerii 4. Implementați încălzirea în gradient și recoacere cu răcire lentă pentru a elibera complet stresul rezidual după finisare
Soluție pentru garnituri ultra-subțiri (<0,5 mm)	Piesele de prelucrat ultra-subțiri au o rigiditate scăzută și sunt predispuse la vibrații și la deformare prin tăiere. Adoptăm dispozitive de sprijin auxiliare, viteză redusă a arborelui și adâncime de tăiere mai mică într-un singur strat pentru a stabiliza forța de tăiere și a garanta o toleranță consistentă la grosime

2 Turnare prin injecție de precizie la temperatură înaltă

Turnarea prin injecție de precizie la temperatură înaltă este aplicată în principal pentru producția de masă rentabilă a pieselor standard de etanșare PEEK. Limitat de caracteristicile materialelor PEEK, acest proces a vizat intervale aplicabile și praguri tehnice. Toate provocările procesului și măsurile standardizate de optimizare sunt rezumate în tabelul de mai jos:

Articol

Detalii

Scenarii aplicabile

Potrivit pentru garnituri PEEK plate standard, cu loturi mari, de precizie medie. Nu se aplică pentru garniturile de precizie ultra-subțiri și complex structurate, deoarece grosimea neuniformă a peretelui cauzează cu ușurință concentrarea tensiunilor interne și compensarea dimensională după operație

Principalele provocări tehnice

PEEK are o vâscozitate ridicată la topire și o contracție de cristalizare dezechilibrată. Deformarea rapidă tradițională și răcirea rapidă captează tensiuni reziduale masive, provocând deformarea și deviația de dimensiune în cicluri de temperatură alternante. Fluiditatea slabă a topiturii duce, de asemenea, la umplere incompletă, bule de aer, găuri și urme de chiuvetă

Sistem complet de optimizare a proceselor

1. Pelete PEEK brute uscate complet pentru a elimina defectele induse de umiditate

2. Calibrați cu precizie temperatura matriței, presiunea de injecție și timpul de menținere

3. Adoptați răcirea lentă naturală după demulare și interziceți stingerea rapidă a apei

4. Reproiectează aspectul porții pentru a echilibra fluxul de topire și a unifica rata de contracție

5. Prelungiți timpul de ambalare și implementați recoacerea obligatorie după matriță

6. Optimizați fantele de evacuare, creșteți moderat temperatura echipamentului și reglați fin parametrii de injecție pentru a rezolva defectele de umplere

Informații despre produs

Nume produs:Garnituri din polieteretercetonă (PEEK).

Material:PEEK neumplut, PEEK umplut cu carbon, PEEK umplut cu grafit

Culoare:Negru, Bej

Interval standard de grosime:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Dimensiuni personalizate ultra-subțiri:Ultra-subțire < 0,5 mm este o categorie de prelucrare de înaltă precizie și necesită comunicarea prealabilă a planului de proces.

Precizia prelucrarii CNC:Toleranța diametrului exterior/diametrului interior: ±0,02 ~ ±0,05 mm, toleranță la grosime: ±0,03 ~ ±0,06 mm

Precizia turnării prin injecție a matriței:Toleranța diametrului exterior/diametrului interior: ±0,05 ~ ±0,10 mm, toleranță la grosime: ±0,08 ~ ±0,15 mm

Eşantion:De negociat

Certificate:ISO9001, RoHS, REACH

Tipuri de garnituri:Garnituri inelare plate din polieteretercetonă (PEEK), garnituri cu flanșe cu mai multe orificii, garnituri de formă neregulată, garnituri de etanșare PEEK ultra-subțiri

Proprietățile produsului

Datorită structurii moleculare unice a polieteretercetonei, garniturile de polieteretercetonă (PEEK) depășesc performanțe de nailon, POM, PTFE, cauciuc și metal în performanțe cuprinzătoare. Conceput pentru sarcini de etanșare și spațiere, ele susțin performanțe stabile în condiții extreme de funcționare, inclusiv căldură ridicată, expunere chimică, medii cu vid și compresie ciclică repetată.

1. Izolație electrică eficientă

Garniturile neumplute din polieteretercetonă (PEEK) creează o separare electrică eficientă între componentele metalice pereche. Acestea blochează conducția electrică, suprimă coroziunea electrochimică și reduc riscurile de scurtcircuit, frecvent adoptate în noile pachete de baterii de energie, unități de control electrice și hardware electronic de precizie.

2. Gamă largă de temperatură de funcționare

Clasificat printre materialele plastice de inginerie rezistente la căldură de top, PEEK oferă o temperatură de serviciu continuă de până la 260°C și o rezistență maximă pe termen scurt până la 330°C. Rămâne dur la -60°C fără fragilizare la rece. Supus presiunii persistente pe flanșă la temperaturi ridicate, PEEK suprimă fluajul și menține presarcina de compresie în mod constant, mai degrabă decât să se subțieze în timp.

3. Preîncărcare de etanșare stabilă

Caracteristicile remarcabile anti-fluaj ajută PEEK să mențină grosimea uniformă în condiții de compresie recurentă a flanșei și sarcini termice. Ca plăci de etanșare, ele controlează spațiul de asamblare, atenuează vibrațiile și atenuează abraziunea suprafeței în interiorul sistemelor de transmisie automată și a ansamblurilor robotizate.

4. Rezistență chimică superioară

Majoritatea solvenților organici nu pot dizolva PEEK. Rămâne stabil în acizi slabi, alcali slabi, lubrifianți și agenți frigorifici, protejând echipamentele împotriva eroziunii chimice. Acest lucru face din garniturile PEEK o soluție preferată pentru liniile de procesare a fluidelor chimice și aparatele de analiză de laborator.

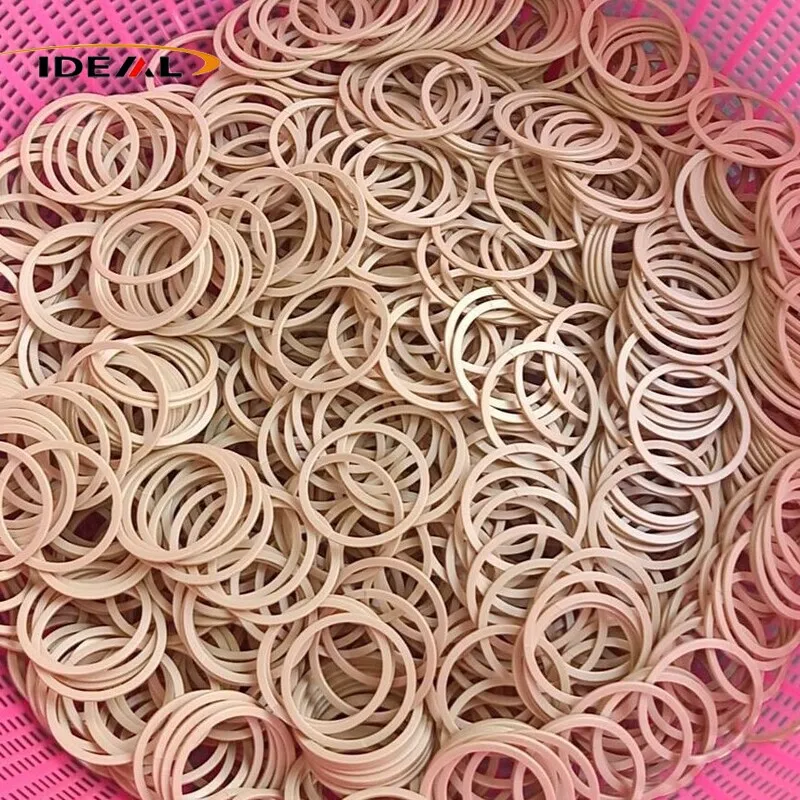

PEEK gaskets

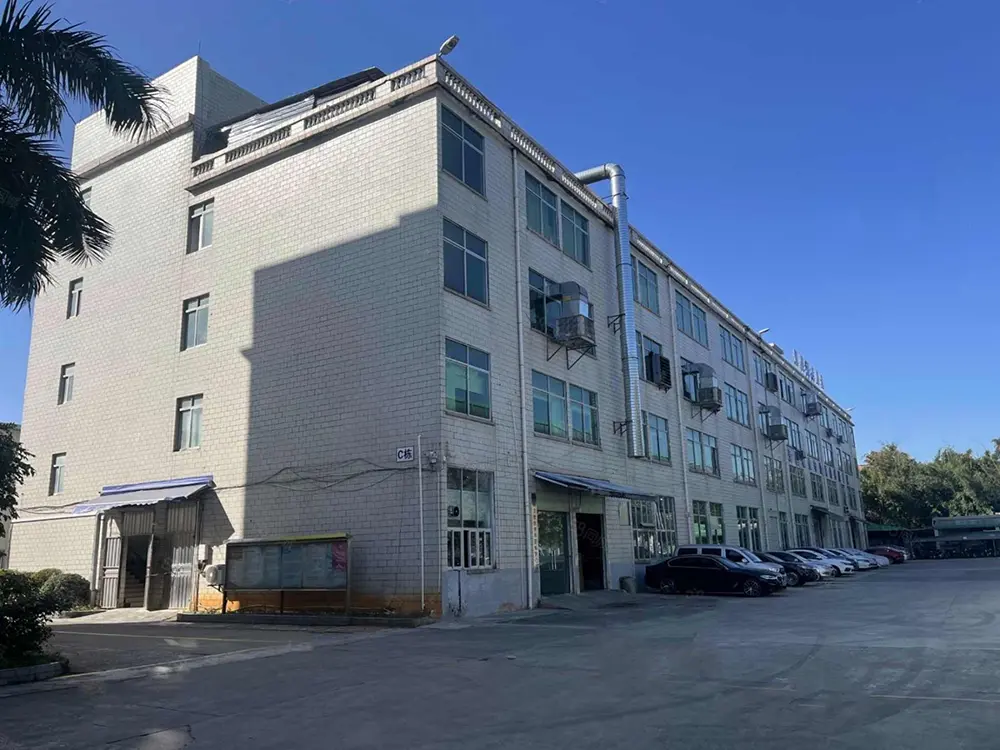

Fabrica noastră

1. Puterea de bază a companiei

- Specializare de 15 ani în garnituri PEEK și componente de etanșare

- Expertiza dubla de productie: prelucrare CNC de precizie + turnare prin injectie matrite

- Echipat cu strunguri CNC de înaltă precizie, mori, centre de prelucrare, mașini cu 5 axe

- Atelier intern de injecție fără praf și capacitate completă de dezvoltare a matriței

2. Asigurarea materiei prime

- Doar rășină PEEK virgină 100%; fără materiale reciclate sau amestecate

- Trasabilitatea completă a lotului cu fișe de date ale materialelor și COA oficial furnizate

- Materiale personalizate disponibile în funcție de cerințele tehnice ale clientului

3. Precizie dimensională și de etanșare

- Fabricat 100% după desenele clientului (grosime, ID, OD, pozițiile găurilor)

- Toleranta de inalta precizie: ±0,005 mm – ±0,02 mm

- Control strict al planeității; deformare zero pentru garnituri ultra-subțiri

- Poziționare precisă cu mai multe orificii pentru asamblarea ușoară a flanșei și alinierea șuruburilor

4. Producție ultra-curată pentru semiconductor și vid

- Curățare cu ultrasunete + uscare fără praf pentru camere curate și aplicații cu vid

- Control cu emisii scăzute, cu particule scăzute, cu emisii volatile scăzute

- Ambalare finală sub vid pentru a evita contaminarea

5. Reducerea stresului și controlul stabilității

- Recoacere în gradient obligatorie pentru toate garniturile de polieteretercetonă (PEEK).

- Elimină stresul de prelucrare, stresul de turnare și stresul intern al materialului

- Previne deformarea pe termen lung, scurgerile și deformarea sub ciclul termic

- Superior față de concurenții care ignoră recoacere și curățare pentru a reduce costurile

6. Sistemul de management al calității

- QC pe niveluri pentru clase industriale generale și de înaltă calitate pentru vid/camera curată

- Echipament complet de inspecție pentru planeitate, duritate și toleranță dimensională

- Proces adaptat la condițiile reale de lucru pentru a evita defecțiunile pe teren

7. Materiale și produse de bază

- Focalizare: PEEK și fluoroplastice de înaltă performanță

- Produse: garnituri de etanșare, inele de uzură, piese tampon, componente structurale de precizie

- Soluție unică: selecția materialului → proiectare → prelucrare → piese finite

8. Aplicații țintă

- Echipamente pentru fluide chimice

- Ansamblu nou baterie de energie

- Sisteme semiconductoare și de vid

- Instrumente de laborator și dispozitive de precizie

9. Angajamentul global de servicii

- Standarde stricte de calitate pentru parteneriate internaționale pe termen lung

- Soluții personalizate și livrare stabilă

- Asistență profesională pentru aplicații de etanșare high-end din întreaga lume

FAQ

Î1: Garniturile PEEK turnate prin injecție costă mai puțin pentru dimensiuni identice. Le pot înlocui direct pe cele prelucrate CNC pentru aplicații de etanșare în vid?

A1: Nu recomandăm această înlocuire. Turnarea prin injecție lasă un stres intern rezidual mai mare și crește șansa apariției porilor ascunși în interiorul produsului. Pentru scenarii de lucru cu vid curat și cu degajare scăzută de gaze, garnitura PEEK prelucrată CNC din rășină virgină cu recoacere de eliberare a tensiunilor și tratament de curățare fără praf este întotdeauna opțiunea preferată.

Î2: O garnitură de plastic PEEK mai groasă aduce întotdeauna rezultate de etanșare mai bune?

A2: Acesta nu este cazul. Eficiența etanșării depinde de etanșeitatea de fixare a suprafeței plane, de preîncărcare a ansamblului și de capacitatea anti-curgere a materialului. Grosimea adecvată trebuie să se potrivească cu spațiul liber proiectat al echipamentului dumneavoastră. Garniturile excesiv de groase sau subțiri vor modifica valorile de preîncărcare a șuruburilor și vor submina stabilitatea etanșării pe termen lung.

Î3: Va mai apărea deriva dimensională pe garniturile de polieteretercetonă după tratamentul de recoacere?

A3: Recoacere cu gradient standard elimină marea majoritate a tensiunilor reziduale și reduce drastic riscul de schimbare dimensională. Deformarea minusculă poate apărea în continuare sub încărcare extremă, cicluri drastice ale temperaturii sau dacă se adoptă materie primă de calitate scăzută. Pentru aplicațiile cu echipamente de ultra-precizie, vă recomandăm să adăugați o procedură de inspecție pre-îmbătrânire a produsului finit pentru o asigurare suplimentară a stabilității.
